쎄니타리 90도 숏엘보 (SUS304, 1페럴)

Sanitary 90° Short Elbow (SUS304, 1 Ferrule)

모델명: PSF-47

PSF-47은 쎄니타리 배관의 90도 방향 전환에 사용하는 숏(Short) 타입 엘보로, 한쪽 끝에 페룰(Ferrule)이 가공되어 트라이 클램프 결합이 가능한 구조입니다. SUS304 정밀 주조 본체에 위생 배관 표준 폴리싱 처리가 적용되어, 의약·바이오·화학·식음료·2차전지 공정의 위생 배관 방향 전환부에 사용됩니다.

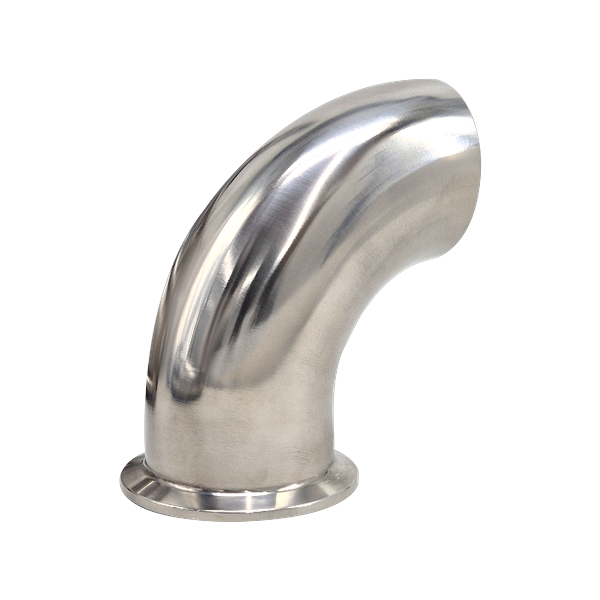

쎄니타리 90도 숏엘보 (SUS304, 1페럴) PSF-47

사양

재질SUS304

자주 묻는 질문

숏 타입과 롱 타입 엘보는 어떻게 구분해 사용하나요?
숏 타입은 곡률 반경이 작아 설치 공간을 절약할 수 있지만, 곡률이 급해 유동 저항이 상대적으로 높고 CIP 세정 시 부분적으로 와류가 발생하기 쉬운 편입니다. 롱 타입은 곡률 반경이 커서 유체 흐름이 완만하고 세정 효율이 좋지만 배관 공간을 더 많이 차지합니다. 공간 제약이 우선이면 숏 타입, 세정 효율과 유동 안정성이 우선이면 롱 타입을 선택하시는 것이 일반적입니다.
1페럴과 2페럴 구성은 어떤 차이가 있나요?
2페럴은 양 끝 모두 트라이 클램프 결합이 가능한 구성으로 착탈식 배관에 적합합니다. 1페럴은 한쪽만 페룰이 가공되어 있어, 고정 용접 라인에서 착탈식 구간으로 전환하는 접점에 사용됩니다. 현장 배관 구성에 따라 1페럴·2페럴·용접형 중 적합한 타입을 선택하시면 됩니다.
SUS304와 SUS316L 중 어느 사양이 적합한가요?
일반 식품·음료·위생 라인 대부분에서는 SUS304가 표준으로 사용됩니다. 염화물 농도가 높거나 강한 유기산이 포함된 라인, GMP 수준의 제약·바이오 공정에서는 내식성과 규제 적합성을 고려해 SUS316L을 선택하는 것이 일반적입니다. 사용 유체와 규제 요건을 알려주시면 적정 재질을 함께 검토해 드립니다.
내부 표면 마감은 어떻게 되나요?
위생 배관 표준에 맞춰 내부 폴리싱 처리가 적용됩니다. 제약·바이오 프로젝트 등 Ra 0.5μm 이하의 조도가 요구되는 경우에는 전해연마 사양도 별도 검토 가능하므로, 요구 조도를 알려주시면 대응 가능 여부를 안내드립니다.
