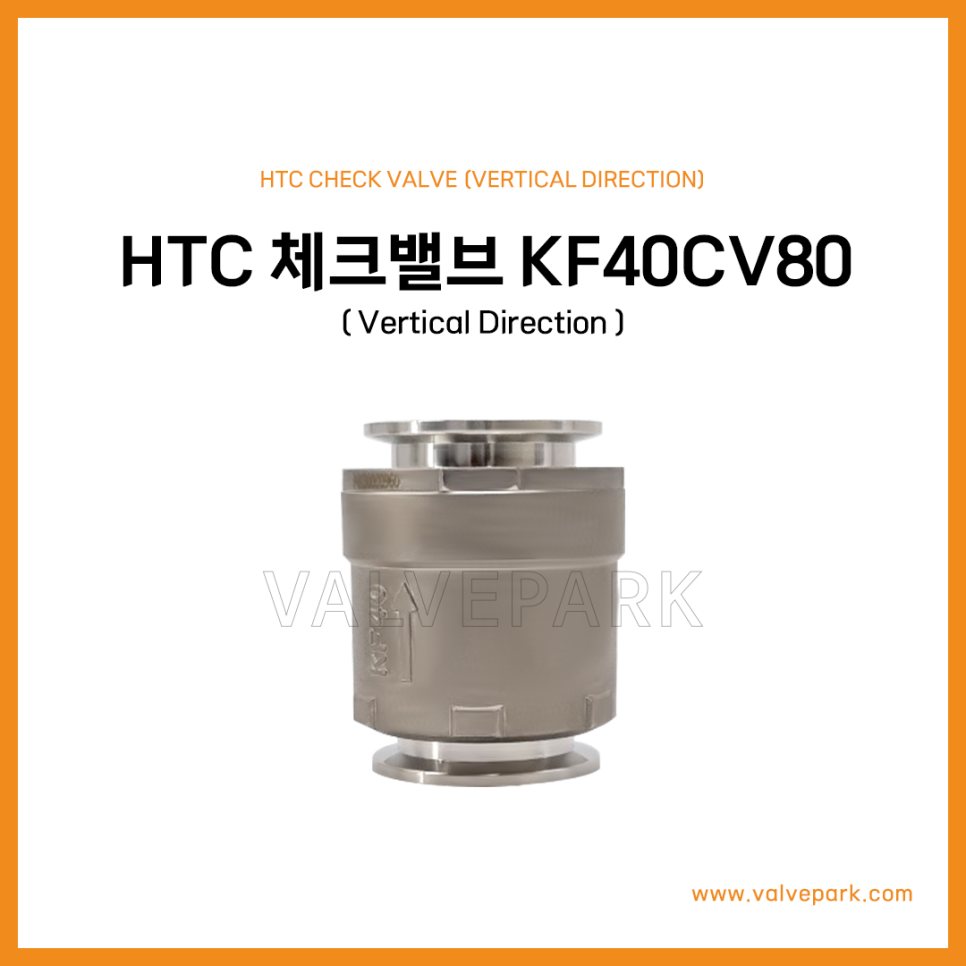

HTC 체크밸브 (KF40CV80)

​

안녕하세요, 밸브파크 입니다.

진공 라인에서 역류 방지는 시스템 안정성과 직결되는 매우 중요한 요소입니다.

오늘 소개해드릴 제품은 HTC 체크밸브 (KF40CV80)로

진공 환경에서 안정적인 흐름제어를 도와주는 핵심 부품입니다.

HTC 체크밸브 (KF40CV80) 대해 쉽고 간단하게 정리해드리겠습니다.

​

체크밸브(Check Valve)란?

​

체크밸브는 유체가 한 방향으로만 흐르도록 하고, 역류를 방지하는 장치입니다.

특히 진공 시스템에서는 다음과 같은 역할을 합니다.

​

✔ 펌프 정지 시 역류 방지

✔ 챔버 오염 방지

✔ 장비 보호

​

즉, 보이지 않지만 매우 중요한 안정장치라고 볼 수 있습니다.

​

​

​

제품특징

HTC 체크밸브는 한 방향으로만 유체(공기)의 흐름을 허용하는 구조로 설계되어,

불필요한 역류를 방지하고 설비 보호 역할을 수행합니다.

​

자동 개폐 구조 (셀프 타입)

내부에 설치된 디스크가 압력에 따라 자동으로 열리고 닫히며 별도의 제어 없이 작동

​

진공 시스템 최적화

펌프 보호 및 진공 유지에 필수적인 구성 요소

​

다양한 설치 환경 대응

진공 보호 유지 및 저압 조건 배관에서도 안정적인 성능

​

수직 설치 전용 (Vertical Type)

내부 볼 구조로 인해 중력 방향 기준으로 작동

반드시 수직 방향으로 설치 필요

​

​

​

제품 사양

​

고내식성 스테인리스 구조 (CF8M / SUS316)

BODY: CF8M(316 계열) 사용

부식, 화학 환경, 습기 등에 강함

반도체 / 연구 / 화학 공정에 적합

​

고성능 씰링 (VITON 적용)

Seal: VITON 소재 적용

내열성, 내화학성 우수

진공 상태에서도 안정적인 밀폐 유지

​

넓은 사용 온도 범위

-5℃ ~ 100℃ 사용 가능

일반 산업 환경부터 다양한 진공 시스템까지 대응

​

우수한 기밀 성능 (Low Leak Rate)

Leak Rate: 1 × 10⁻⁵ mbar·L/sec

진공 유지 성능 확보 + 누설 최소화

​

안정적인 작동 압력 조건

Pressure Range: 1 × 10⁻⁴ mbar

최소 작동 압력(ΔP): 7 mbar

낮은 압력에서도 확실한 개폐 작동

​

높은 펌핑 대응 성능

Pumping Speed: 10,000 L/min

고속 진공 라인에서도 안정적 흐름 유지

​

​

​

비슷한 모델과 차이

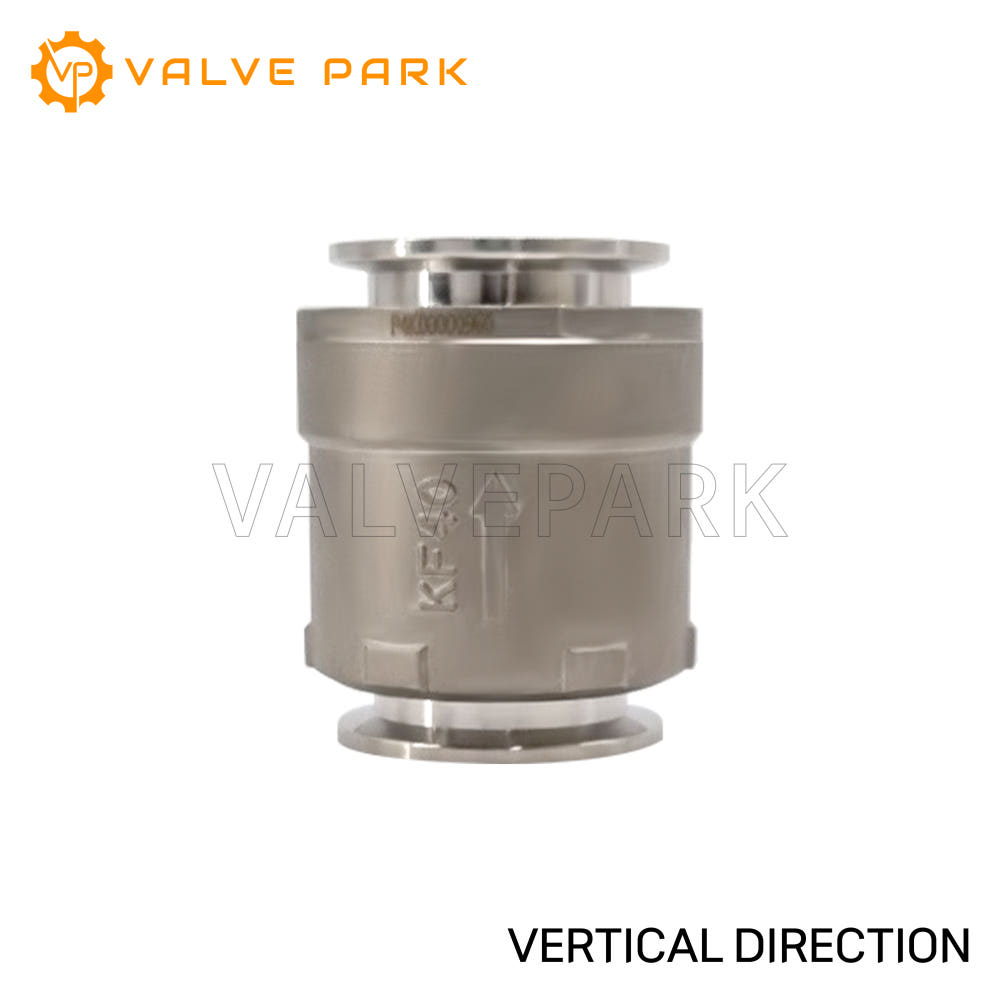

KF40CV80

➜ 수직 설치 전용

​

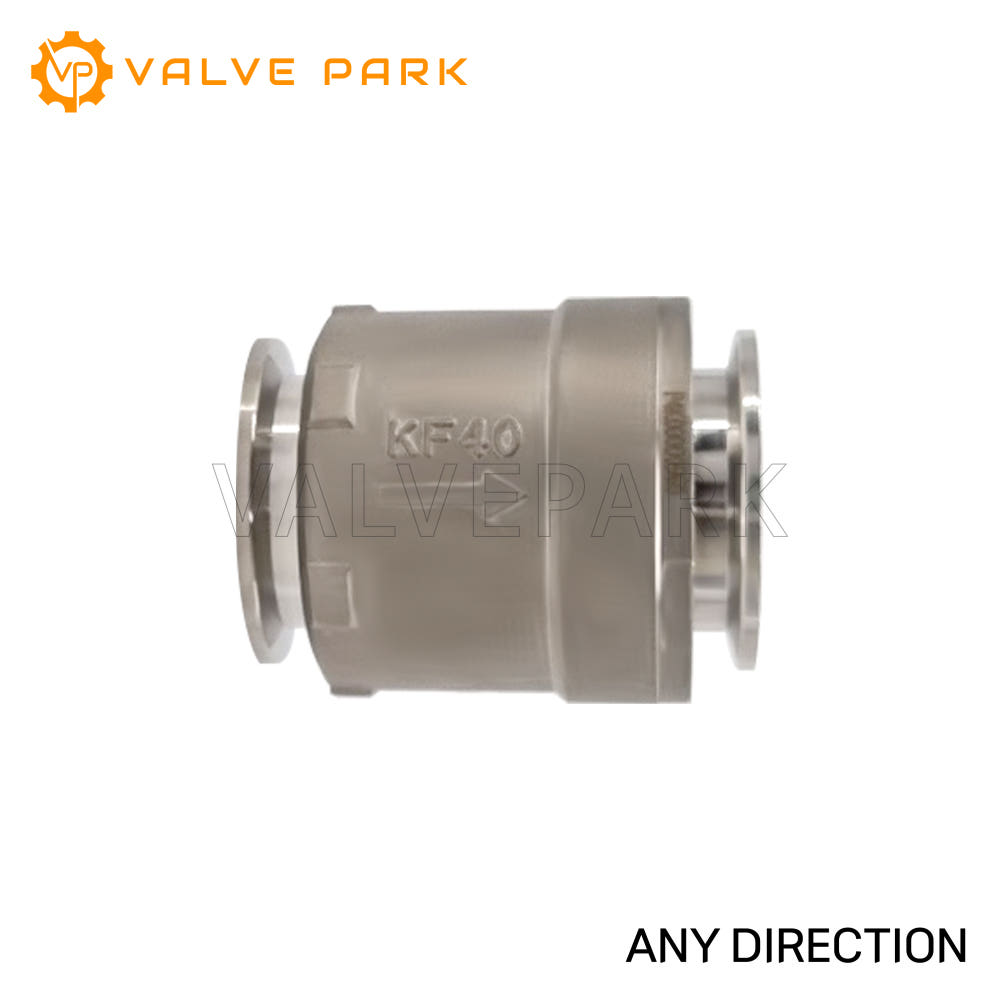

KF40CV80S (유사 모델)

➜ 모든 방향 설치 가능

​

※ 설치 환경에 따라 모델 선택이 중요합니다.

​

​

​

​

​

​

📝 마무리

​

HTC 체크밸브 KF40CV80에 대해 간단하지만 핵심적인 내용을 정리해보았습니다

진공 시스템에서는 작은 부품 하나가 전체 장비의 안정성과 직결되는 경우가 많습니다.

특히 체크밸브는 평소에는 잘 드러나지 않지만, 문제가 발생했을 때 그 중요성이 확실히 드러나는 부품이기도 합니다.

설치 방향, 사양, 사용 환경만 제대로 이해해도 장비 트러블을 크게 줄일 수 있으니

현장에서 적용하실 때 꼭 한번 더 확인해보시길 바랍니다.

다음에도 현장에서 바로 활용할 수 있는 실무 중심의 정보를 들고 돌아오겠습니다.

​

​

​

​

​
