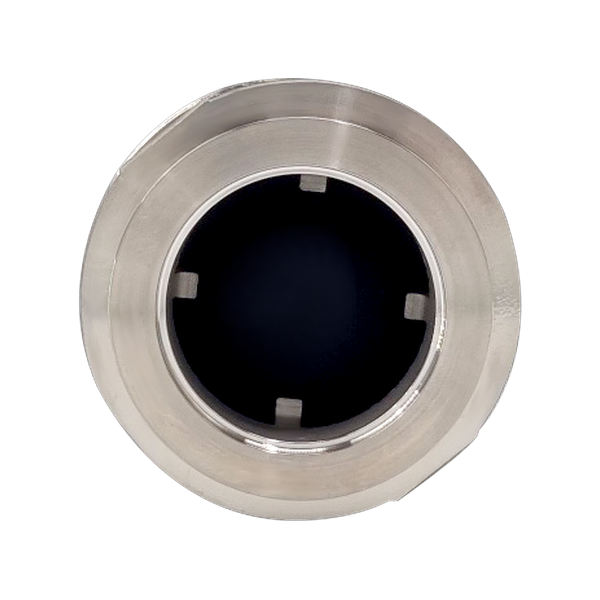

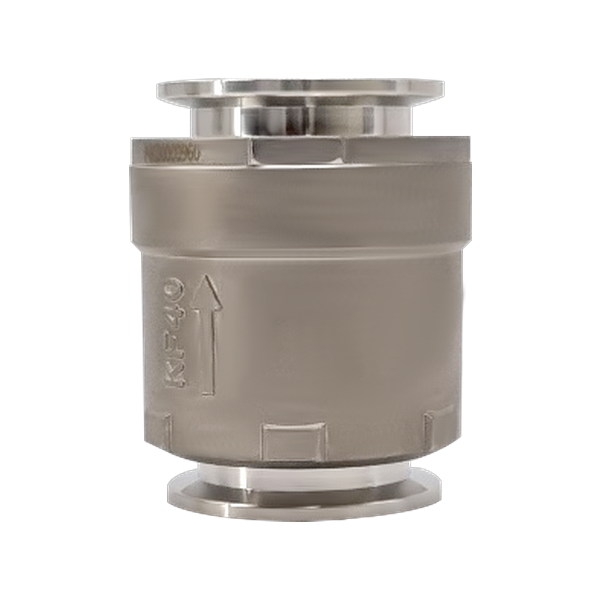

진공 체크밸브 (수직 방향)
Vacuum Check Valve (Vertical Direction)
모델명: KF40CV80
KF40CV80은 내부 볼과 중력 원리를 이용한 수직 설치 전용 진공 체크 밸브입니다. CF8M(316) 바디와 VITON 시일 조합으로, 작동 온도 -5~100℃, 누설률 1×10⁻⁸ mbar·L/s, 최소 개방 차압 약 7mbar의 사양을 제공하며 반도체·디스플레이·태양광·실험실의 진공 시스템 수직 라인 역류 방지용으로 사용됩니다.
특징
- 공기, 불활성 가스, 진공 상태에서 역류 방지 용도
- 진공 보호 유지 및 저압 조건의 배관에서도 사용 가능
- 내부에 볼이 있어 중력에 의해 작동, 수직 방향으로만 설치 가능
사양
| FLANGE | KF(NW) |
| MATERIAL | BODY: CF8M(316) / SEAL: VITON |
| TEMP RATE | -5°C-100°C |
| LEAK RATE | 1x10⁻⁸ mBARL/SEC |
| PRESSURE RANGE | 1x10⁻⁵ mBAR |
| RELIEF MINIMUM PRESSURE△P | 7mBAR |
| PUMPING SPEED | 10000(L/MIN) |
| INSTALLATION POSITION | ANY |
자주 묻는 질문
- 수직 설치 전용인 이유는 무엇인가요?
- KF40CV80은 내부 볼이 중력에 의해 자동으로 시트에 안착되는 구조입니다. 중력 방향이 체크 방향과 일치해야 역류가 발생할 때 볼이 제 위치로 이동해 라인을 막을 수 있기 때문에, 수직 설치가 필수적입니다. 수평이나 임의 방향으로 설치해야 하는 경우에는 스프링 내장형 KF40CV80S 사양을 선택하시면 됩니다.
- KF40CV80과 KF40CV80S의 차이는 무엇인가요?
- KF40CV80은 중력에 의해 작동하는 볼 방식으로 수직 설치 전용이며, 구조가 단순하고 가격 면에서 유리합니다. KF40CV80S는 스프링 내장형으로 수직·수평 어느 방향으로든 설치가 가능해 배관 레이아웃 자유도가 높습니다. 수직 설치가 확정된 구간은 KF40CV80, 설치 방향이 자유로워야 하는 구간은 KF40CV80S를 선택하시면 됩니다.
- 작동 온도 범위를 초과하면 어떻게 되나요?
- 표준 사양은 -5~100℃ 범위에서 사용이 가능합니다. 이 범위를 초과하는 고온 환경에서는 VITON 시일이 경화·탄성 저하를 일으켜 기밀성이 저하될 수 있으므로, 고온 라인에는 내열 사양의 시일 재질이나 메탈 씰링 구조 검토가 필요합니다.
- 펌핑 속도에 미치는 영향은 얼마나 되나요?
- KF40CV80은 약 10,000 L/min급 대용량 펌핑 라인에서도 사용 가능하도록 설계되어 있으며, 최소 개방 차압이 약 7mbar 수준으로 낮기 때문에 정상 운전 시 펌핑 속도에 미치는 영향은 제한적입니다.
