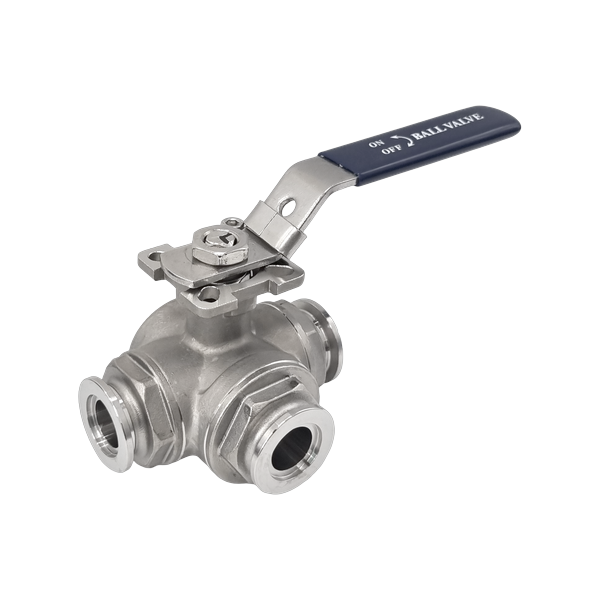

진공 3WAY 볼밸브 (SUS316, L/T타입)

Vacuum 3WAY Ball Valve (SUS316, L/T Type)

모델명: PVV-01

PVV-01(3WAY)은 SUS316 본체에 3WAY 볼 구조를 적용한 진공 볼밸브입니다. 한 대의 밸브로 진공 라인의 분기·합류·전환을 구현할 수 있는 구성으로, 반도체·디스플레이·태양광·실험실의 진공 배관 3방향 유로 제어에 사용됩니다.

사양

자주 묻는 질문

진공 3WAY 볼밸브의 L포트와 T포트는 어떻게 구분해 사용하나요?

L포트는 두 경로 중 하나만 선택하는 단순 전환 용도에, T포트는 분기와 합류가 동시에 필요한 매니폴드 용도에 사용됩니다. 공정 시퀀스가 단순 전환이면 L포트, 동시 다경로 제어가 필요하면 T포트를 선택하시면 됩니다.

진공 라인에 볼밸브와 벨로우즈 밸브 중 무엇을 선택해야 하나요?

볼밸브는 풀 포트 설계로 유량 손실이 적고 구조가 단순해 일반 HV 라인의 경로 전환에 적합합니다. 벨로우즈 밸브는 스템 시일부가 외기와 격리되어 고진공·부식성 가스·장기 고신뢰성이 필요한 환경에 유리하지만, 구조가 복잡하고 가격이 높습니다.

수동과 자동화 중 어떻게 선택하나요?

PVV-01(3WAY)은 베어 샤프트 사양으로 공급되어 현장에서 수동 핸들·공압·전동 중 필요한 구동 방식을 결합할 수 있습니다. ISO5211 직결 마운팅 패드 덕분에 초기에 수동으로 운용하다가 이후 자동화로 확장이 가능합니다.

어느 정도 진공도까지 사용 가능한가요?

일반 고진공(HV) 영역의 경로 전환용으로 설계된 제품입니다. 초고진공(UHV) 영역이 요구되는 환경은 별도 사양 검토가 필요하며, 사용 환경을 알려주시면 적합 여부와 옵션을 함께 안내드립니다.
