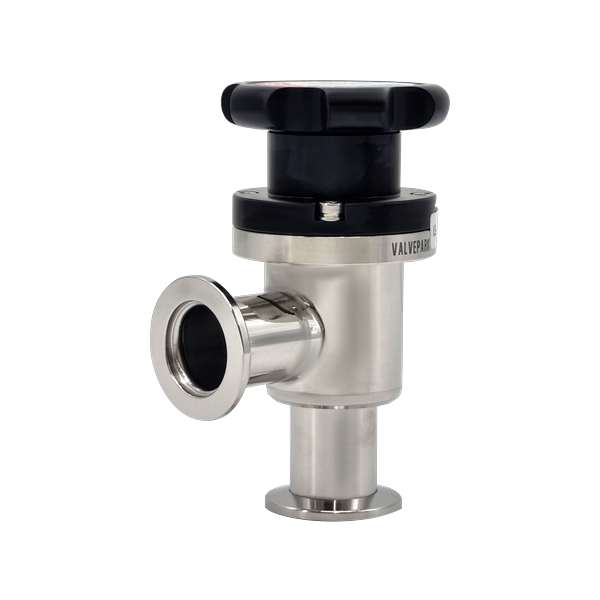

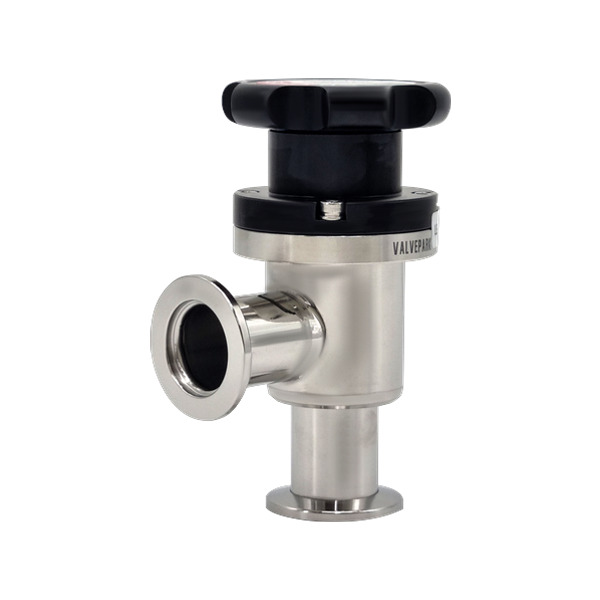

진공 앵글밸브 (SUS304, 수동, 벨로우즈씰)

Vacuum Right Angle Valve (SUS304, Manual, Bellows Seal)

모델명: PVV-03

PVV-03는 벨로우즈 씰 구조를 적용한 수동 진공 앵글 밸브로, NW16부터 NW160까지의 사이즈 범위를 지원합니다. 스템 구동부를 금속 벨로우즈로 격리하여 스템 시일부를 외기로부터 분리한 구조이며, 출고 전 100% 헬륨 리크 테스트를 거쳐 고진공(HV) 환경의 챔버 격리·펌프 차단 용도로 사용됩니다.

특징

• COMPACT 설계
• 내부 유분기 제거 (CLEAN AND OIL FREE)
• 100% 헬륨 리크 테스트
• 고객 니즈에 맞는 맞춤 생산 가능
• NW16~160 대형 사이즈 제작 가능

사양

자주 묻는 질문

앵글 밸브와 인라인 밸브는 어떻게 구분해 사용하나요?

앵글 밸브는 유로가 90도로 꺾이는 구조로, 펌프·챔버에 직결하여 배관 길이를 줄이거나 수직·수평 배관을 연결하는 데 적합합니다. 인라인 밸브는 유로가 직선인 구조로, 일자형 배관의 중간에 삽입하여 라인 단속 용도로 사용됩니다. 펌프 차단 등 챔버 바로 아래에 설치하는 경우에는 앵글 밸브가 대부분 더 적합합니다.

벨로우즈 씰의 수명은 어떻게 결정되나요?

표준 사양 기준으로 대략 10,000회 이상의 개폐 사이클을 목표로 설계됩니다. 다만 실제 수명은 작동 빈도, 차압, 사용 온도, 가스 종류에 따라 달라지므로, 고빈도 자동 사이클이 예상되는 라인에서는 해당 조건을 알려주시면 고사이클 사양 또는 정기 교체 계획을 함께 제안드립니다.

어느 정도 진공도까지 사용 가능한가요?

PVV-03는 고진공(HV) 영역에서의 라인 격리·펌프 차단용으로 설계된 제품입니다. 실제 도달 진공도는 챔버 용적·펌핑 시스템 구성·사용 온도·가스 종류에 따라 크게 달라지며, 초고진공(UHV) 영역이 요구되는 환경에는 별도 사양 검토가 필요합니다. 사용 환경을 알려주시면 적합 여부와 옵션을 안내드립니다.

NW 사이즈는 어떻게 선정해야 하나요?

일반적으로 챔버 용적과 목표 펌핑 시간에 맞춰 사이즈를 결정합니다. 앵글 밸브는 펌프 입구 측에 설치되는 경우가 많기 때문에, 펌프 연결 플랜지 규격과 목표 배기 컨덕턴스를 알려주시면 적정 사이즈를 함께 검토해 드립니다.
