진공 체크밸브 Any Direction
Vacuum Check Valve Any Direction

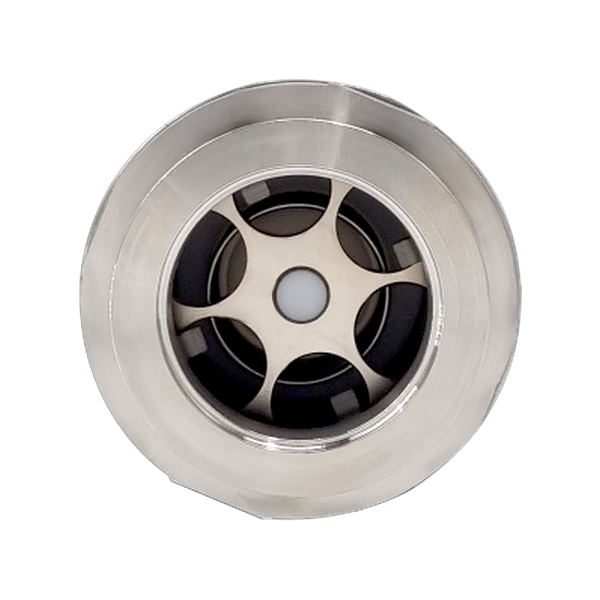

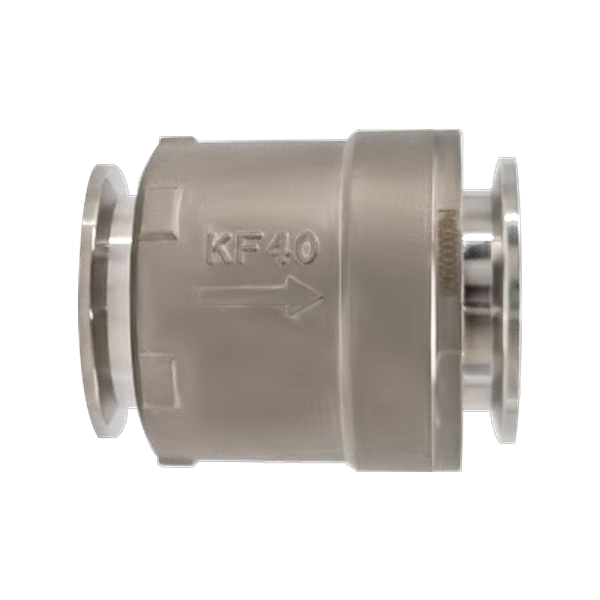

모델명: KF40CV80S
KF40CV80S는 수직·수평 어느 방향으로든 설치 가능한 스프링 내장형 진공 체크 밸브입니다. CF8M(316) 바디와 VITON 시일 조합으로, 작동 온도 -5~100℃, 누설률 1×10⁻⁸ mbar·L/s, 최소 개방 차압 약 7mbar의 사양을 제공하여 반도체·디스플레이·태양광·실험실의 진공 시스템 역류 방지용으로 사용됩니다.
특징
- 공기, 불활성 가스, 진공 상태에서 역류 방지 용도로 사용
- 진공 보호 유지 및 저압 조건의 배관에서도 사용 가능
- 내부에 스프링이 있어 중력에 상관 없이 수직/수평 방향으로 설치 가능
사양
| FLANGE | KF(NW) |
| MATERIAL | BODY: CF8M(316) / SEAL: VITON |
| TEMP RATE | -5°C~100°C |
| LEAK RATE | 1x10⁻⁸ mBAR L/SEC |
| PRESSURE RANGE | 1x10⁻⁸ mBAR |
| RELIEF MINIMUM PRESSURE Δ P | 7mBAR |
| PEA PUMPING SPEED | 10000(L/MIN) |
| INSTALLATION POSITION | ANY |
자주 묻는 질문
- 체크 밸브를 수직이 아닌 수평으로도 설치할 수 있나요?
- KF40CV80S는 내부에 스프링이 내장되어 있어 중력에 의존하지 않는 구조이기 때문에, 수직·수평 어느 방향으로든 설치가 가능합니다. 일반적인 중력 의존형 체크 밸브는 수직 설치만 가능한 반면, 본 제품은 배관 레이아웃에 맞춰 방향을 자유롭게 선택할 수 있어 소형 장비나 배관이 복잡한 구간에서 유용합니다.
- 최소 개방 차압 7mbar는 어떤 의미인가요?
- 체크 밸브가 정방향으로 유체를 통과시키려면 스프링 힘을 이길 수 있을 만큼의 최소 차압이 필요합니다. KF40CV80S의 스프링 세팅은 약 7mbar의 차압에서 개방되도록 설계되어 있어, 정상 펌핑 조건에서는 이 차압이 쉽게 확보되므로 유량 제한 없이 작동합니다. 매우 미세한 차압 수준에서 작동해야 하는 라인에서는 이 개방 압력이 중요한 설계 파라미터가 될 수 있습니다.
- 작동 온도 범위를 초과하면 어떻게 되나요?
- 표준 사양은 -5~100℃ 범위에서 사용이 가능합니다. 이 범위를 초과하는 고온 환경에서는 VITON 시일이 경화·탄성 저하를 일으켜 기밀성이 저하될 수 있으므로, 고온 라인에는 내열 사양의 시일 재질(칼레즈 등)이나 메탈 씰링 구조 검토가 필요합니다. 사용 온도를 알려주시면 적합 여부와 대안을 함께 안내드립니다.
- 펌핑 속도에 미치는 영향은 얼마나 되나요?
- KF40CV80S는 약 10,000 L/min급 대용량 펌핑 라인에서도 사용 가능하도록 설계되어 있으며, 최소 개방 차압이 약 7mbar 수준으로 낮기 때문에 정상 운전 시 펌핑 속도에 미치는 영향은 제한적입니다. 다만 실제 손실은 펌프 종류와 배관 구성에 따라 달라지므로, 중요한 펌핑 속도 요구가 있는 경우에는 적용 라인의 구성 정보를 알려주시면 함께 검토해 드립니다.
