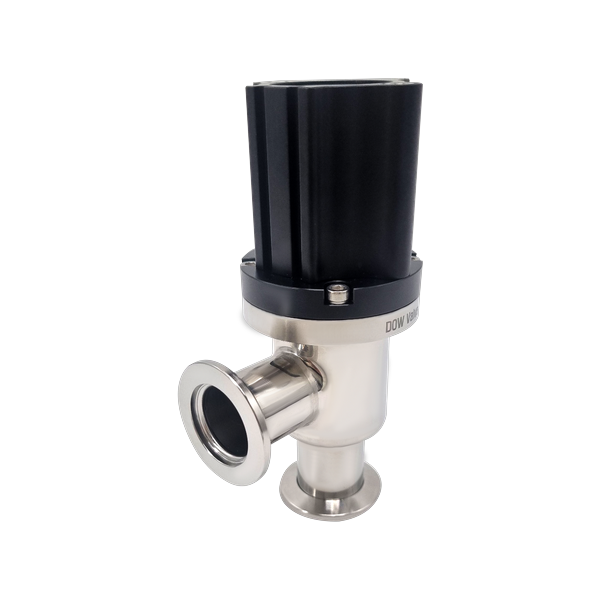

진공 공압 앵글밸브 (SUS304, 더블액팅, 벨로우즈씰)

Vacuum Pneumatic KF Right Angle Valve (SUS304, Double Acting, Bellows Seal)

모델명: PVVP-06(D)

PVVP-06(D)는 벨로우즈 씰 구조와 공압 더블액팅 액추에이터를 결합한 진공 앵글 밸브입니다. NW16부터 NW320까지 폭넓은 사이즈 범위를 지원하고 출고 전 100% 헬륨 리크 테스트를 거치며, 반도체·디스플레이·태양광·실험실 공정의 고속 응답이 요구되는 자동 챔버 격리·펌프 차단 라인에 사용됩니다.

특징

• COMPACT한 설계로 협소한 공간 등에 설치 용이
• 내부 유분기 제거 (CLEAN AND OIL FREE)
• 100% 헬륨 리크 테스트
• 고객 니즈에 맞는 맞춤 생산 가능
• NW16~320 대형 사이즈 제작 가능
• 높은 기밀성과 내구성을 가진 벨로우즈씰 취급

사양

자주 묻는 질문

더블액팅과 싱글액팅 중 어떻게 선택해야 하나요?

더블액팅은 응답 속도가 빠르고 토크 마진이 커서 고빈도 자동 제어·시퀀스 제어에 적합한 반면, 공압 상실 시 위치 유지가 불확실합니다. 싱글액팅(스프링 리턴)은 공압 상실 시 Fail-safe 복귀가 가능해 챔버 오염 방지가 중요한 안전 차단 라인에 적합합니다. 고속 자동 제어가 우선이면 더블액팅, 안전 차단이 우선이면 싱글액팅을 선택하시는 것이 일반적입니다.

벨로우즈 씰이 진공 라인에서 주는 이점은 무엇인가요?

일반 O링 씰은 스템이 외기와 직접 맞닿는 구조여서 반복 작동과 경화로 미세 누설이 증가할 수 있습니다. 벨로우즈 씰은 스템 전체를 금속 주름관으로 감싸 외기와의 접점을 최소화하므로, 반복 사용 환경에서 시일 노화로 인한 영향이 구조적으로 적고 부식성 가스 환경에서의 점검 주기 계획에도 여유를 확보할 수 있습니다.

NW16~320까지 폭넓은 사이즈 범위의 의미는 무엇인가요?

PVVP-06(D)는 소형 벤치 스케일 장비용 NW16부터 파일럿·양산 규모의 대구경 배기 라인용 NW320까지의 사이즈 범위를 지원합니다. 동일 계열 제품으로 장비 규모가 확장되더라도 사양 일관성을 유지할 수 있어, 다수 장비를 보유한 팹·연구소에서 유지보수 표준화에 유리합니다.

공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?

현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 리미트 스위치 박스(개폐 피드백), 솔레노이드 밸브(원격 시퀀스 제어), 에어 필터 레귤레이터(공급 공기 정화·압력 안정화)가 있으며, 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
