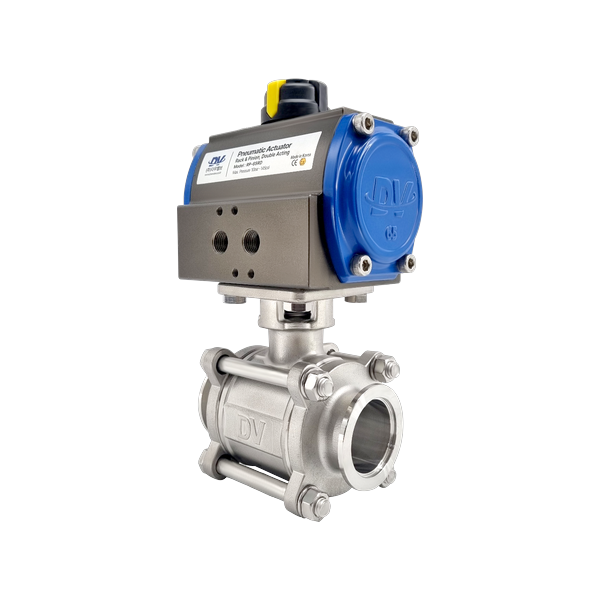

진공 2WAY 공압 볼밸브 (SUS316, 더블액팅)
Vacuum 2WAY Pneumatic Ball Valve (SUS316, Double Acting)
모델명: PVVP-01
PVVP-01은 SUS316 3PC 바디에 공압 더블액팅 액추에이터를 결합한 진공 2WAY 볼밸브입니다. NW16부터 NW100(ISO)까지의 사이즈를 지원하고 출고 전 100% 헬륨 리크 테스트를 거치며, 반도체·디스플레이·태양광·실험실 공정의 진공 라인 자동 차단에 사용됩니다.
특징
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 3PC 구조로 설치 및 유지보수에 용이
- 내부 유분기 제거 (CLEAN AND OIL FREE)
- 100% 헬륨 리크 테스트
- 고객 니즈에 맞는 맞춤 생산 가능
- NW16~100(ISO) 대형 사이즈 제작 가능
- 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- 진공 라인에 볼밸브와 벨로우즈 밸브 중 무엇을 선택해야 하나요?
- 볼밸브는 풀 포트 설계로 유량 손실이 적고 빠른 개폐가 가능하여 일반 가스 공급 라인이나 배기 라인에 적합합니다. 벨로우즈 밸브는 스템 시일부가 금속 벨로우즈로 외기와 격리되어 고진공·부식성 가스 환경에서 유리하지만 구조가 복잡하고 가격이 높습니다. 일반 HV 라인에는 볼밸브, 고진공·장수명·부식성 환경에는 벨로우즈 밸브를 선택하시는 것이 일반적입니다.
- 더블액팅과 싱글액팅 중 어떻게 선택해야 하나요?
- 더블액팅은 응답 속도가 빠르고 토크 마진이 커서 고속·고빈도 반복 제어에 적합한 반면, 공압 상실 시 위치 유지가 불확실합니다. 싱글액팅은 공압 상실 시 Fail-safe 복귀가 가능해 안전 차단이 중요한 라인에 적합합니다. 일반 자동 제어에는 더블액팅, 챔버 오염 방지 등 안전이 우선인 라인에는 싱글액팅을 선택하시는 것이 일반적입니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- 현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 개폐 상태를 DCS·PLC로 피드백하기 위한 리미트 스위치 박스, 원격 시퀀스 제어를 위한 솔레노이드 밸브, 공급 공기의 입자·수분 제거 및 압력 안정화를 위한 에어 필터 레귤레이터가 있습니다.
- 어느 정도 진공도까지 사용 가능한가요?
- PVVP-01은 고진공(HV) 영역에서의 자동 차단용으로 설계된 제품입니다. 실제 도달 진공도는 챔버 용적·펌핑 시스템·사용 온도·가스 종류에 따라 크게 달라지며, 초고진공(UHV) 영역이 요구되는 환경에는 별도 사양 검토가 필요합니다. 사용 환경을 알려주시면 적합 여부와 옵션을 함께 안내드립니다.
