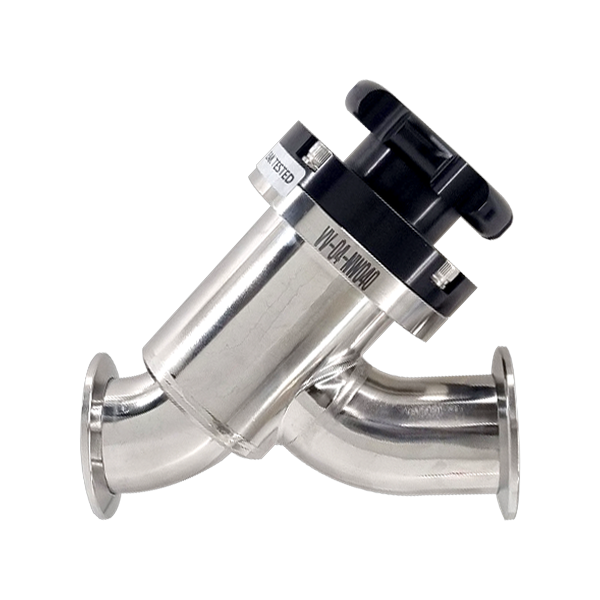

진공 인라인밸브 (SUS304, 수동, 벨로우즈씰)

Vacuum Inline Valve (SUS304, Manual, Bellows Seal)

모델명: PVV-04

PVV-04는 벨로우즈 씰을 적용한 수동 인라인 진공 밸브로, NW16부터 NW160까지의 사이즈 범위를 지원합니다. 스템 구동부를 금속 벨로우즈로 격리하여 스템 시일부를 외기로부터 분리한 구조이며, 출고 전 100% 헬륨 리크 테스트를 거쳐 고진공(HV) 환경의 라인 단속 용도로 사용됩니다.

특징

• COMPACT한 설계로 협소한 공간 등에 설치 용이
• 내부 유분기 제거 (CLEAN AND OIL FREE)
• 100% 헬륨 리크 테스트
• 고객 니즈에 맞는 맞춤 생산 가능
• NW16~160 대형 사이즈 제작 가능

사양

자주 묻는 질문

벨로우즈 씰과 일반 O링 씰의 차이는 무엇인가요?

O링 씰은 스템이 외기와 직접 맞닿는 구조이기 때문에, 시간이 지나면서 O링의 마모·경화로 미세 누설량이 점진적으로 증가할 수 있습니다. 벨로우즈 씰은 스템 전체를 금속 주름관으로 봉인한 구조로, 외기와의 접점이 최소화되어 반복 사용 환경에서 시일 노화로 인한 영향이 구조적으로 적습니다. 부식성 가스 환경에서는 스템 외부와의 접촉 자체가 줄어들기 때문에 점검 주기 계획에도 여유를 확보하기 쉽습니다.

벨로우즈의 작동 수명은 어느 정도인가요?

표준 사양 기준으로 대략 10,000회 이상의 개폐 사이클을 목표로 설계되어 있습니다. 다만 실제 수명은 작동 빈도, 차압, 사용 온도, 가스 종류에 따라 달라지므로, 고빈도 자동 사이클이 예상되는 라인에서는 해당 조건을 알려주시면 고사이클 사양 또는 정기 교체 계획을 함께 제안드립니다.

어느 정도 진공도까지 사용 가능한가요?

PVV-04는 고진공(HV) 영역에서의 라인 단속용으로 설계된 제품입니다. 실제 도달 진공도는 챔버 용적, 펌핑 시스템 구성, 사용 온도, 취급 가스의 증기압에 따라 크게 달라지며, UHV 영역이 요구되는 환경은 메탈 시트·베이크 사양 등 별도 검토가 필요합니다. 사용 환경(베이스 압력, 챔버 용적, 공정 가스, 운전 온도)을 구체적으로 알려주시면 적합 여부와 옵션을 함께 안내드립니다.

NW 사이즈는 어떻게 선정해야 하나요?

NW16~NW160 범위에서는 일반적으로 챔버 용적과 목표 펌핑 시간에 맞춰 사이즈를 결정합니다. 배관 컨덕턴스 계산이 필요한 경우 챔버 용적, 펌프 용량, 목표 베이스 압력, 배관 길이 정보를 알려주시면 적정 NW 사이즈를 함께 검토해 드립니다.
