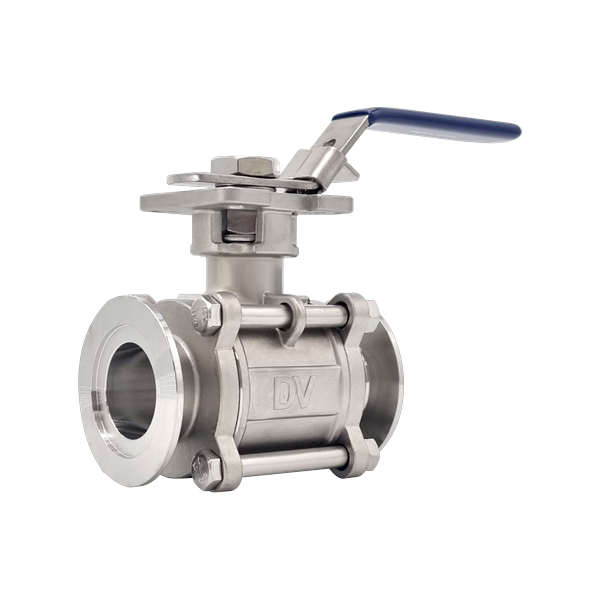

진공 2WAY 볼밸브 (SUS316, 수동/자동용)

Vacuum 2WAY Ball Valve (SUS316, Manual/Automatic)

모델명: PVV-01

PVV-01은 SUS316 3PC 바디에 풀 포트 설계를 적용한 진공 2WAY 볼밸브입니다. 수동 핸들과 자동 액추에이터 겸용 사양(베어 샤프트)으로 공급되며, NW16부터 NW100(ISO) 사이즈 범위를 지원하여 반도체·디스플레이·태양광·실험실 공정의 진공 라인 차단에 사용됩니다.

특징

• COMPACT한 설계로 협소한 공간 등에 설치 용이
• 3PC 구조로 설치 및 유지보수에 용이
• 내부 유분기 제거 (CLEAN AND OIL FREE)
• 100% 헬륨 리크 테스트
• 고객 니즈에 맞는 맞춤 생산 가능
• NW16~100(ISO) 대형 사이즈 제작 가능
• 국내 최초 ISO5211 DIRECT MOUNTING PAD (PART-TURN ACTUATOR ATTACHMENTS) 적용으로 별도의 브라켓 또는 부품 필요 없이 구동기와 직접 결합 가능

사양

자주 묻는 질문

수동/자동 겸용 사양은 어떻게 운용하나요?

수동/자동 겸용(베어 샤프트) 사양은 스템만 노출된 상태로 공급되어, 초기에는 수동 핸들을 결합해 수동으로 운용하다가 이후 공압·전동 액추에이터를 결합하여 자동화로 전환할 수 있도록 설계된 형태입니다. ISO5211 직결 마운팅 패드를 사용하기 때문에 본체 교체 없이 상부 구동부만 변경하면 됩니다.

진공 라인에서 볼밸브와 벨로우즈 밸브 중 어떤 것을 선택해야 하나요?

볼밸브는 풀 포트 설계로 유량 손실이 적고 빠른 개폐가 가능해 일반 가스·배기 라인에 적합합니다. 벨로우즈 밸브는 스템 시일부가 금속 벨로우즈로 외기와 격리되어 고진공·부식성 가스 환경에서 유리한 반면, 구조가 복잡하고 가격이 높습니다. 일반 HV 라인에는 볼밸브, 고진공·장수명·부식성 환경에는 벨로우즈 밸브를 선택하시는 것이 일반적입니다.

3PC 구조가 진공 라인에서 주는 이점은 무엇인가요?

3PC 구조는 중앙 본체와 양쪽 캡을 분리할 수 있어, 배관 해체 없이 시트·볼·씰을 정비할 수 있습니다. 정기 점검이 빈번한 진공 라인이나 시트 손상이 의심되는 경우 빠른 정비가 가능해 라인 다운타임을 줄이는 데 기여합니다.

어느 정도 진공도까지 사용 가능한가요?

PVV-01은 고진공(HV) 영역에서의 차단용으로 설계된 제품입니다. 실제 도달 진공도는 챔버 용적·펌핑 시스템·사용 온도·가스 종류에 따라 크게 달라지며, 초고진공(UHV) 영역이 요구되는 환경에는 별도 사양 검토가 필요합니다.
