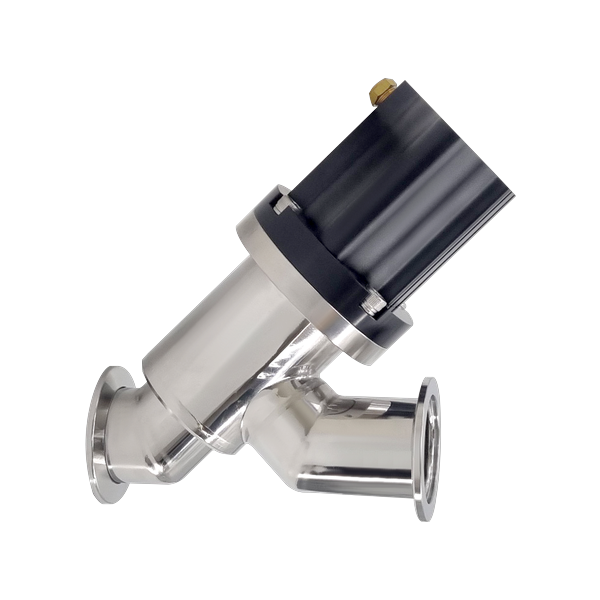

진공 공압 인라인밸브 (SUS304, 싱글액팅, 벨로우즈씰)
Vacuum Pneumatic KF In-Line Valve (SUS304, Single Acting, Bellows Seal)
모델명: PVVP-07(S)
PVVP-07(S)는 벨로우즈 씰 구조와 공압 싱글액팅 액추에이터를 결합한 진공 인라인 밸브입니다. NW16부터 NW160까지의 사이즈를 지원하고 출고 전 100% 헬륨 리크 테스트를 거치며, 반도체·디스플레이·태양광·실험실 공정의 Fail-safe 자동 라인 단속 용도에 사용됩니다.
특징
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 내부 유분기 제거 (CLEAN AND OIL FREE)
- 100% 헬륨 리크 테스트
- 고객 니즈에 맞는 맞춤 생산 가능
- NW16~160 사이즈 제작 가능
- 높은 기밀성과 내구성을 가진 벨로우즈씰 취급
사양
| End Connection | KF |
| Material | SS304 |
| Ball/Disc Material | SS304 |
| Seat Material | SS316, PTFE |
| Operation | Pneumatic(Single Acting) |
| Origin | 대한민국 |
| Size | NW16, NW25, NW40, NW50, NW63, NW80, NW100 |
자주 묻는 질문
- 싱글액팅의 Fail-safe 방향은 어떻게 결정하나요?
- 싱글액팅은 공압 상실 시 Fail Close 또는 Fail Open으로 자동 복귀합니다. 챔버 오염 방지가 필요한 라인은 Fail Close를, 펌핑 연결 유지가 필요한 라인은 Fail Open을 선택합니다. 공정 위험 분석(HAZOP) 결과에 따라 결정하시면 됩니다.
- 벨로우즈 씰이 진공 라인에서 주는 이점은 무엇인가요?
- 벨로우즈 씰은 스템 전체를 금속 주름관으로 감싸 외기와의 접점을 최소화합니다. 반복 사용 환경에서 시일 노화로 인한 영향이 구조적으로 적고, 부식성 가스 환경에서의 점검 주기 계획에도 여유를 확보할 수 있습니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- 현장 요구에 맞춰 리미트 스위치 박스, 솔레노이드 밸브, 에어 필터 레귤레이터 등을 조합한 일체 패키지로 공급이 가능합니다.
- 어느 정도 진공도까지 사용 가능한가요?
- PVVP-07(S)는 고진공(HV) 영역의 Fail-safe 자동 단속용으로 설계된 제품입니다. 초고진공(UHV) 영역이 요구되는 환경은 별도 사양 검토가 필요합니다.
