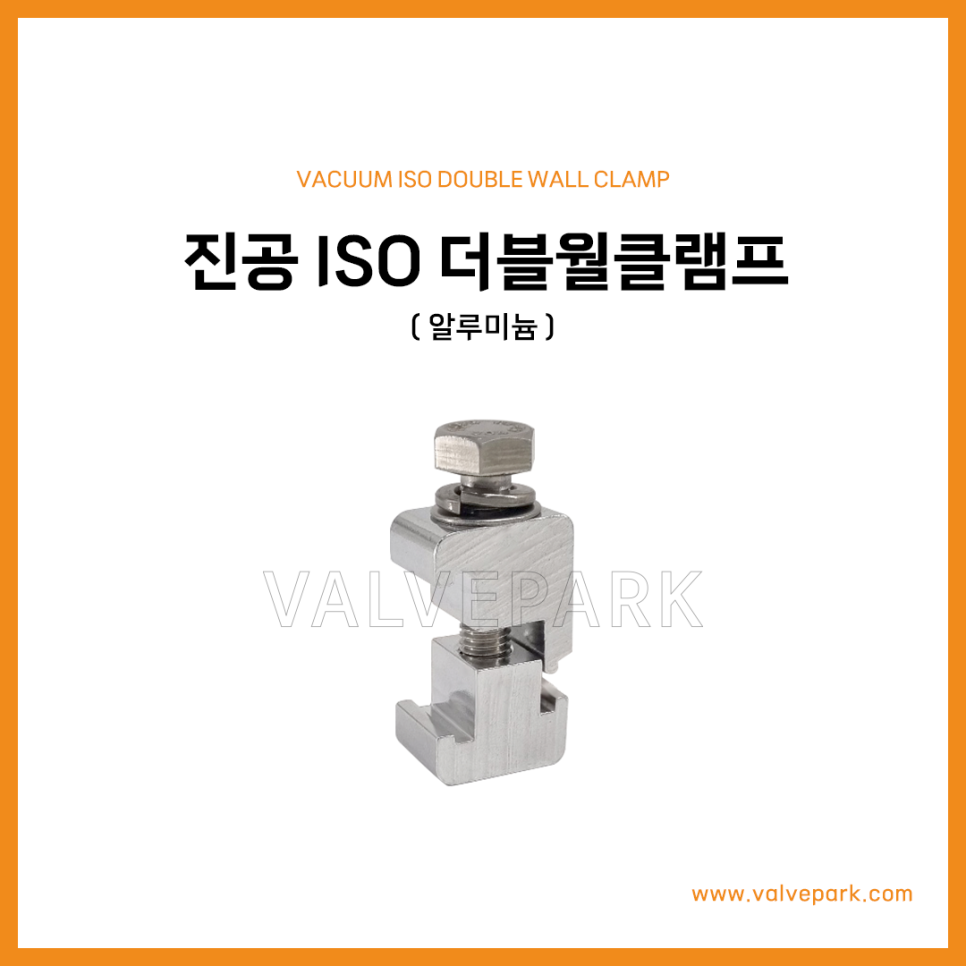

진공 ISO 더블월클램프 (알루미늄)

​

안녕하세요, 밸브파크 입니다.

진공 장비를 사용하다 보면 한 번쯤 이런 고민 해보신 적 있으실 텐데요.

“배관 연결부, 정말 이대로 괜찮을까?”

​

진공 시스템에서는 배관과 배관을 얼마나 튼튼하고 안정적으로 연결하느냐가

장비 성능을 좌우할 만큼 중요합니다.

​

그래서 오늘은 진공 배관 플랜지를 간단하면서도 강하게 잡아주는

진공 ISO 더블월클램프(알루미늄)에 대해 쉽고 간단하게 소개해드리겠습니다.

​

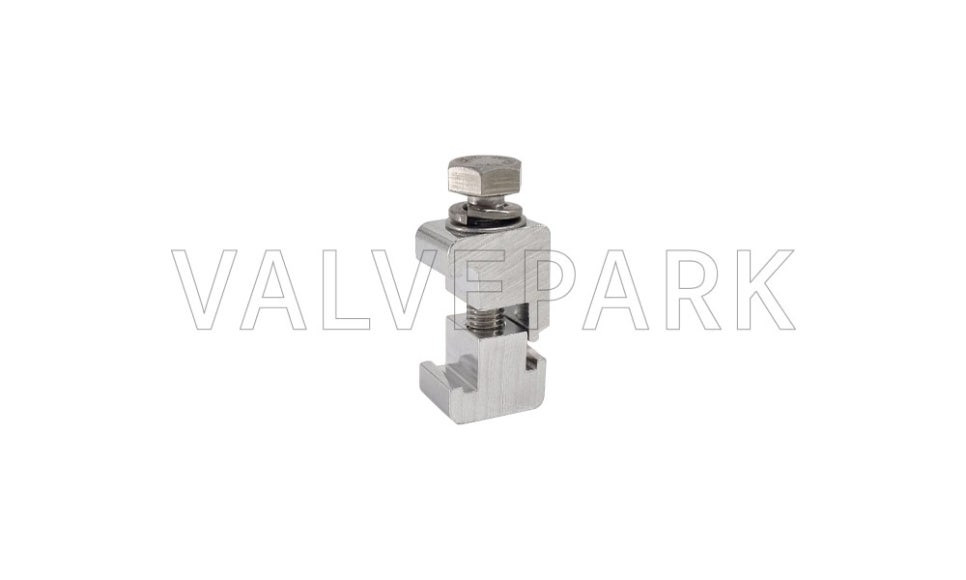

진공 ISO 더블월 클램프 (알루미늄) 이란?

​

진공 ISO 더블월 클램프는 진공 장비를 서로 꽉 잡아주는 집게라고 생각하면 됩니다.

진공 장비는 안에 공기가 거의 없는 상태라서, 조금만 틈이 생겨도 문제가 생길 수 있습니다.

그래서 연결 부분을 단단하게 잡아주는 부품이 꼭 필요합니다.

그 역활을 하는게 바로 진공 ISO 더블 월 클램프 입니다.

​

​

​

진공 ISO 더블월 클램프는 뭐가 좋을까?

​

가벼워요

알루미늄으로 만들어서 손에 들기 편하고 무겁지 않습니다.

두 겹이라서 더 튼튼해요

'더블 월'은 두 겹 구조라는 뜻입니다. 그래서 한 겹짜리보다 더 꽉 잡아주고 잘 안풀립니다.

공기 누설을 효과적으로 막아줘요

진공 장비에서 가장 중요한 것은 무엇보다 공기가 새지 않는 것인데요.

진공 ISO 더블월 클램프는 연결 부위를 균일하게 압착해 주어,

배관 사이 틈이 생기는 것을 막고 안정적인 진공 상태를 유지하는 데 도움을 줍니다.

설치와 분해가 간편

나사를 여러 번 돌릴 필요 없이 클램프를 끼운 뒤 볼트만 조여주면 되기 때문에,

설치와 분해 작업을 빠르게 진행할 수 있습니다.

그만큼 작업 시간이 줄어들고, 유지보수 효율도 높아집니다.

📏 밸브파크 판매 사이즈 안내 (M8 / M10)

밸브파크에서 판매중인 진공 ISO 더블월 클램프(알루미늄)는

현장 사용에 맞게 볼트 사이즈 기준 2가지 타입으로 준비되어 있습니다.

​

​

M8 타입

적용 규격: ISO 63 ~ ISO 100

소형 진공 배관 및 장비에 적합

비교적 컴팩트한 사이즈로 작업이 쉽고 깔끔한 체결이 가능

​

M10 타입

적용 규격: ISO 125 ~ ISO 250

대구경 진공 배관 및 챔버 연결용

더 큰 플랜지를 안정적으로 잡아주는 강력한 체결이 가능

​

※ 사용하는 ISO 플랜지 규격에 맞게 M8, M10 중에서 선택만 하면 되어

제품 선택부터 현장 적용까지 한결 수월합니다.

​

​

​

KF 플랜지 결합 방식 소개

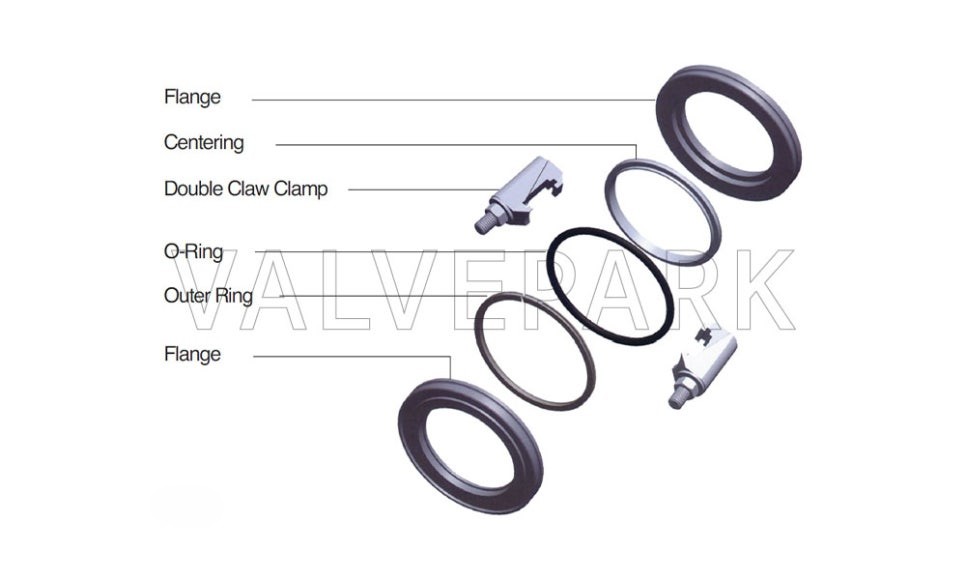

플랜지(Flange) + 센터링(Centering) + O-Ring 결합

​

먼저 양쪽 진공 배관 끝에 있는 플랜지(Flange) 사이에 센터링(Centering)을 위치시킵니다.

센터링 안쪽에는 0-Ring이 들어있어

플랜지 사이 틈을 막아 진공 밀봉 역할을 합니다.

​

더블월클램프 장착

사진 처럼 Double Claw Clamp 는 양쪽 플랜지의 외곽 원주를 갈고리(Claw)

형태로 걸어주는 구조입니다.

두 개의 클램프가 플랜지를 좌·우에서 동시에 잡아줍니다.

​

​

​

​

​

​

진공 ISO 더블월클램프 (알루미늄)

.

.

.

🔧
