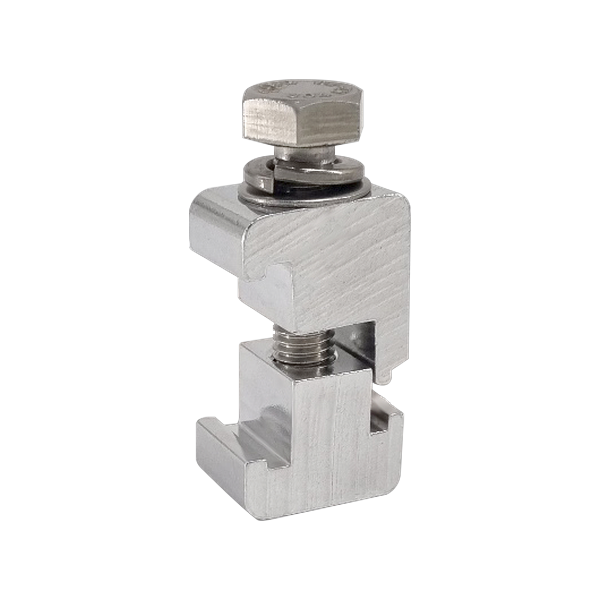

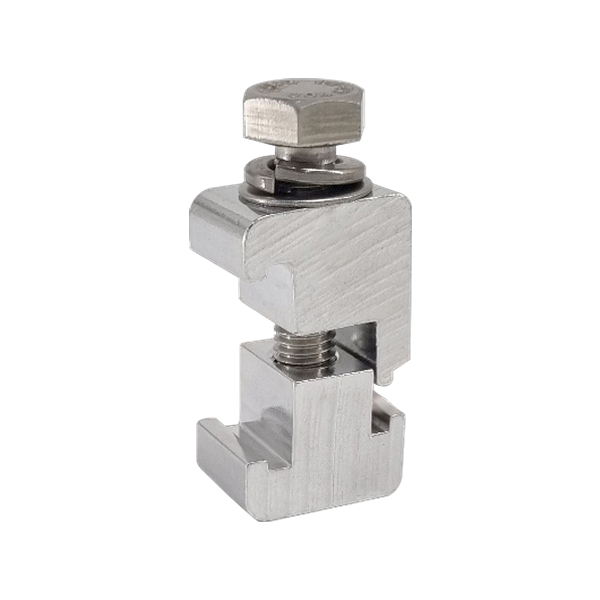

진공 ISO 더블월클램프 (알루미늄)

Vacuum ISO Double Wall Clamp (Aluminum)

모델명: PVF-14

PVF-14는 ISO-K 규격 진공 플랜지를 체결하는 더블 클로 구조의 알루미늄 클램프입니다. 경량 알루미늄 소재로 취급과 착탈이 용이하며, 반도체·디스플레이·태양광 및 실험실의 대구경 진공 배관 연결부에 사용됩니다.

사양

자주 묻는 질문

ISO-K 플랜지와 ISO-F 플랜지는 어떤 차이가 있나요?

ISO-K는 양쪽 플랜지 모두 매끄러운 플랜지면에 외주 클램프로 체결하는 방식으로, 착탈이 빈번하거나 신속 조립이 필요한 라인에 적합합니다. ISO-F는 한쪽 또는 양쪽에 볼트 홀이 가공된 플랜지로 볼트 체결이 가능해 진동·하중이 큰 구간에 사용됩니다. 두 규격은 기본 치수가 유사해 일부 조합이 가능하지만, 사용 조건에 따라 구분해 선정하시기 바랍니다.

클램프와 센터링 링은 항상 세트로 사용해야 하나요?

네. ISO 플랜지는 두 플랜지 사이에 센터링 링(Centering Ring with O-ring)을 끼워 넣은 상태에서 클램프로 체결하는 것이 표준 구성입니다. 센터링 링 없이 직접 체결할 경우 O링 위치가 불안정해져 기밀성이 저하될 수 있으므로, 클램프·센터링 링·O링은 동일 사이즈 세트로 준비하시는 것이 좋습니다.

알루미늄 클램프와 스테인리스 클램프는 어떻게 선택하나요?

알루미늄 클램프는 경량성과 가격 면에서 유리해 일반 고진공(HV) 라인에 폭넓게 사용됩니다. 스테인리스 클램프는 가격이 높지만 강도·내식성이 우수하여 진동이 심하거나 부식성 분위기, 고온 라인에 적합합니다. 일반적인 진공 배기 라인에는 알루미늄이 표준 선택입니다.

어느 정도 진공도까지 사용 가능한가요?

ISO 플랜지 시스템은 일반 고진공(HV) 영역에서 표준적으로 사용되는 형식입니다. 초고진공(UHV)이 요구되는 환경은 CF 플랜지 시스템이 적합하므로, 사용 환경을 알려주시면 적합 여부와 대안을 함께 안내드립니다.
