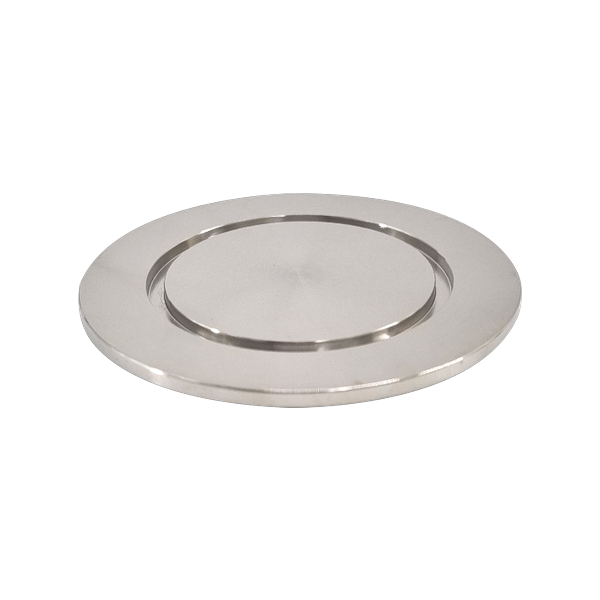

진공 KF 블랭크플랜지 (SUS304)

Vacuum KF Blank Flange (SUS304)

모델명: PVF-05

PVF-05는 KF(NW) 규격 진공 배관의 사용하지 않는 포트를 폐쇄하는 SUS304 재질 블랭크(Blank) 플랜지입니다. 중앙이 완전히 막힌 평판 형태로, 반도체·디스플레이·태양광·실험실의 진공 배관 미사용 포트 및 라인 말단 폐쇄부에 사용됩니다.

사양

자주 묻는 질문

일반 블랭크 플랜지와 보어드 블랭크 플랜지는 어떻게 다른가요?

일반 블랭크 플랜지(PVF-05)는 중앙이 완전히 막힌 평판 형태로, 라인 말단을 완전히 폐쇄하거나 미사용 포트를 막는 용도로 사용됩니다. 보어드 블랭크 플랜지(PVF-22)는 중앙에 가공용 여유 보어가 있어, 현장에서 재가공 후 센서나 튜빙을 추가 용접할 수 있도록 설계되어 있습니다. 단순 폐쇄에는 일반 블랭크, 추후 포트 추가가 예상되면 보어드 타입을 선택하시면 됩니다.

센터링 링과 클램프는 별도로 준비해야 하나요?

네. 블랭크 플랜지는 면만 제공되고, 실제 체결과 기밀 형성은 센터링 링(O링 포함)과 클램프에 의해 이루어집니다. 따라서 블랭크 플랜지 사용 시 동일 사이즈의 센터링 링과 클램프를 함께 준비하시는 것이 원칙입니다.

어느 진공도까지 사용 가능한가요?

PVF-05는 일반 고진공(HV) 영역에서 사용하기에 적합한 KF(NW) 블랭크 플랜지입니다. 초고진공(UHV) 영역이 요구되는 환경은 CF 플랜지 시스템이 적합하므로, 사용 환경을 알려주시면 적합 여부와 대안을 함께 안내드립니다.

사이즈는 어떻게 선정하나요?

사용 중인 KF(NW) 플랜지 규격과 사이즈(NW16, NW25, NW40, NW50 등)를 알려주시면 동일 규격의 블랭크 플랜지로 공급해 드립니다.
