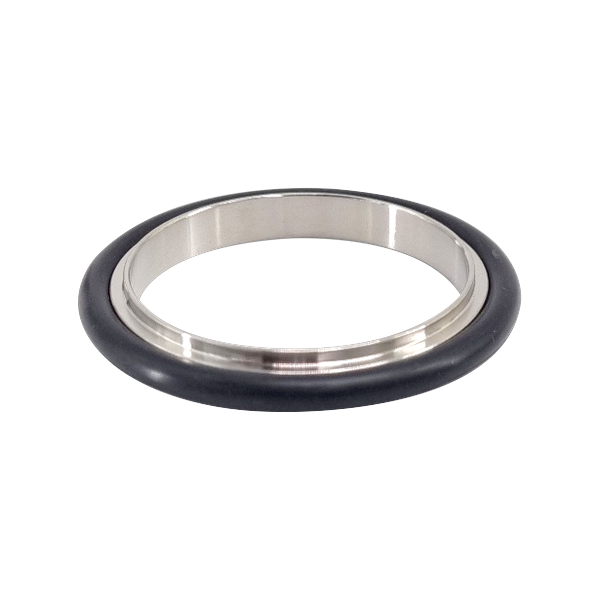

진공 센터링&O링 (SUS304, FKM (Viton))

Vacuum Centering & O-ring (SUS304, FKM (Viton))

모델명: PVF-03

PVF-03는 KF(NW) 및 ISO 규격 진공 플랜지 체결 시 사용하는 센터링 링과 O링 세트입니다. SUS304 재질 센터링 링과 FKM (Viton) 재질 O링의 조합으로, 반도체·디스플레이·태양광 및 실험실의 진공 플랜지 연결부 기밀 유지에 사용됩니다.

특징

• KF 플랜지(KF16~KF50) 및 MF 플랜지(ISO63~ISO320) 규격 지원
• 센터링 링: SUS304 재질, 고정밀 가공
• O링: FKM (Viton) 재질, 내화학·내열성
• 반도체·디스플레이·태양광 진공 라인 기밀 유지용

사양

자주 묻는 질문

센터링 링과 O링은 반드시 세트로 사용해야 하나요?

네. KF·ISO 플랜지 시스템은 센터링 링이 O링의 위치와 변형을 잡아주는 역할을 하기 때문에 세트로 사용하는 것이 표준입니다. 센터링 링 없이 O링만 사용하는 경우 O링이 플랜지 접촉면에서 밀려나 누설이 발생할 수 있으므로, 조립 시에는 항상 센터링 링과 함께 사용하시기 바랍니다.

FKM (Viton) O링의 적용 범위는 어떻게 되나요?

FKM (Viton)은 약 -20~200℃ 범위에서 사용이 가능하며, 일반 산·알칼리, 탄화수소계 유체, 대부분의 프로세스 가스에 대해 양호한 내화학성을 갖습니다. 증착·식각 공정에서 사용되는 부식성 가스(불소계·염소계 등) 중 일부에는 FKM (Viton)으로 대응이 어려운 경우가 있으므로, 해당 환경에서는 칼레즈(FFKM) 등 상위 재질 검토가 필요합니다.

O링은 얼마나 자주 교체해야 하나요?

O링의 교체 주기는 사용 온도, 프로세스 가스, 플랜지 해체 빈도에 따라 달라집니다. 일반적으로는 플랜지를 해체할 때마다 신품으로 교체하는 것이 안전하며, 장기간 고정 설치된 플랜지에서도 정기 점검 시 O링 탄성 저하·변색·균열이 확인되면 즉시 교체하는 것이 원칙입니다.

사이즈는 어떻게 선정하나요?

KF(NW) 또는 ISO 플랜지 규격과 사이즈(NW10/16/25/40/50, NW63/100/160/200 등)에 따라 전용 규격이 정해져 있습니다. 현재 사용 중인 플랜지 사이즈와 규격을 알려주시면 동일 규격으로 공급해 드립니다.
