진공 KF 힌지클램프 (알루미늄, 더블핀)

Vacuum KF Hinged Clamp (Double Pin)

모델명: PVF-01(DA)

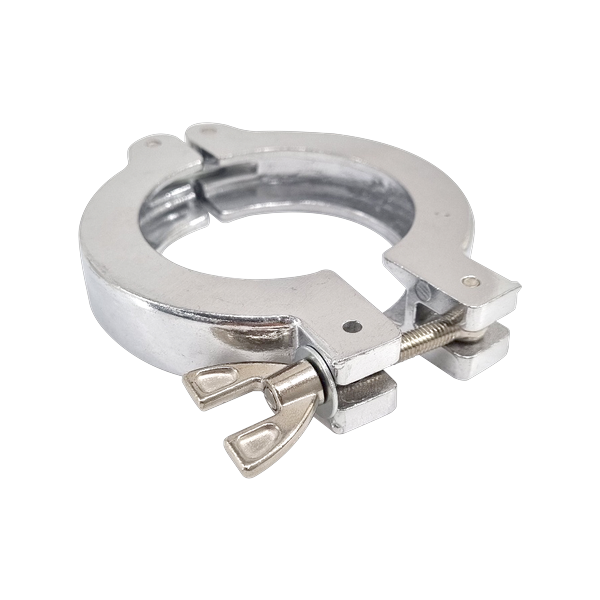

PVF-01(DA)는 KF(NW) 플랜지를 체결하는 힌지(Hinged) 타입 알루미늄 클램프로, 더블핀 2단 힌지 구조를 적용한 제품입니다. 윙 너트 조작으로 공구 없이 착탈이 가능하며, 반도체·디스플레이·태양광·실험실의 진공 배관 착탈식 플랜지 연결부에 사용됩니다.

사양

자주 묻는 질문

힌지 타입과 분리형 클램프는 어떻게 다른가요?

분리형 클램프는 두 반원으로 완전히 분리되는 구조로, 착탈 시 두 조각을 따로 다뤄야 하지만 구조가 단순합니다. 힌지 타입은 한쪽 또는 양쪽에 힌지가 있어 분리되지 않고 플랜지를 감싸는 구조로, 착탈 시 클램프가 현장에서 떨어져 분실되거나 잘못 조립될 위험이 줄어듭니다. 분해·재조립이 빈번한 정비 포인트에 힌지 타입이 선호됩니다.

더블핀 2단 힌지 구조의 이점은 무엇인가요?

단일 힌지 클램프는 힌지 반대편에서 면압이 상대적으로 약할 수 있는 반면, 더블핀 2단 힌지는 힌지를 두 곳으로 분산시켜 원주 방향 응력 분포를 균일하게 만듭니다. 이는 진동이 있거나 장기간 고정 사용되는 라인에서 기울어짐으로 인한 미세 누설 위험을 줄이는 데 기여합니다.

알루미늄과 스테인리스 중 어떻게 선택하나요?

알루미늄 클램프는 경량성과 가격 면에서 유리해 일반 고진공(HV) 라인에 폭넓게 사용됩니다. 스테인리스 클램프는 강도·내식성이 우수하여 진동이 심하거나 부식성 분위기, 고온 라인에 적합합니다. 일반 진공 배기 라인에는 알루미늄이 표준 선택입니다.

센터링 링은 반드시 함께 사용해야 하나요?

네. KF 플랜지 시스템은 센터링 링(O링 포함)이 플랜지 사이에 끼워진 상태에서 클램프가 체결되는 구조입니다. 센터링 링 없이 클램프만 사용하면 O링 위치가 잡히지 않아 기밀이 형성되지 않으므로, 클램프·센터링 링·O링은 동일 사이즈 세트로 관리하시는 것이 원칙입니다.
