진공 코니컬레듀샤 (SUS304)

Vacuum Conical Reducer (SUS304)

모델명: PVF-08

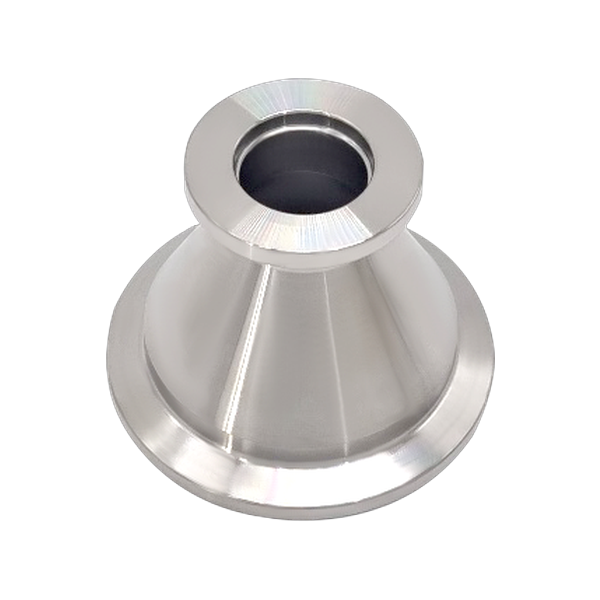

PVF-08은 진공 배관의 직경을 전환할 때 사용하는 SUS304 재질 코니컬(Conical) 레듀샤입니다. 양쪽 배관 사이에 원뿔 형상으로 직경이 점진적으로 변화하는 구조로, 반도체·디스플레이·태양광·실험실 공정의 진공 배관 직경 전환부에 사용됩니다.

사양

자주 묻는 질문

코니컬 레듀샤와 직각 레듀샤는 어떻게 다른가요?

직각 레듀샤(Step Reducer)는 두 직경이 갑작스럽게 변하는 형상으로, 구조가 단순하지만 와류와 압력 손실이 크게 발생합니다. 코니컬 레듀샤는 직경이 원뿔 형상으로 점진적으로 변화해 유동 저항을 줄이고 컨덕턴스 손실을 최소화합니다. 진공 라인에서는 펌핑 효율이 중요한 구간일수록 코니컬 타입 선택이 권장됩니다.

진공 라인에서 배관 컨덕턴스는 왜 중요한가요?

배관 컨덕턴스는 단위 시간당 가스가 배관을 통과할 수 있는 능력을 나타내는 수치로, 특히 고진공 영역에서는 펌프 자체의 배기량보다 배관 컨덕턴스가 실제 도달 진공도를 결정하는 요소가 됩니다. 직경이 작아질수록 컨덕턴스는 급격히 감소하므로, 펌프 입구 측에서는 가능한 큰 직경을 유지하고 급격한 단차 대신 점진적 전환을 사용하는 것이 설계 원칙입니다.

어떤 사이즈까지 공급 가능한가요?

KF(NW) 또는 ISO 플랜지 규격 범위 내에서 시작·종단 사이즈 조합으로 공급이 가능합니다. 필요한 입·출구 사이즈(예: NW40→NW25 등)를 알려주시면 해당 사양으로 준비해 드립니다.

양쪽 끝단의 연결 방식은 어떻게 되나요?

PVF-08은 KF(NW) 또는 ISO 플랜지 규격으로 공급이 가능합니다. 착탈이 필요한 구간에는 플랜지형을, 고정 배관 라인에는 용접 넥 타입을 사용하시는 것이 일반적이며, 필요한 체결 방식을 함께 알려주시면 적합한 사양으로 준비해 드립니다.
