진공 90도 엘보 (SUS304)

Vacuum 90° Elbow (SUS304)

모델명: PVF-06

PVF-06은 진공 배관의 방향을 90도로 전환하는 SUS304 재질 엘보 피팅입니다. NW16부터 NW100까지의 사이즈 범위를 지원하며, 반도체·디스플레이·태양광·실험실 공정의 진공 배관 방향 전환부에 사용됩니다.

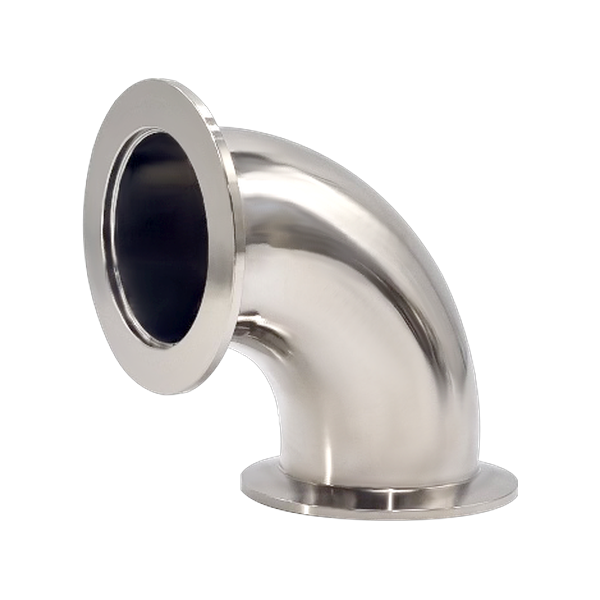

진공 90도 엘보 (SUS304) PVF-06

사양

재질SUS304

자주 묻는 질문

진공 엘보는 어떤 형상이 있나요?
진공 엘보는 일반적으로 90도 엘보와 45도 엘보가 사용되며, 형상은 숏 타입과 롱 타입으로 구분됩니다. 숏 타입은 설치 공간이 좁을 때, 롱 타입은 유동 저항을 줄이거나 배관 응력을 분산시키고자 할 때 선택됩니다. 본 제품은 90도 엘보로, 대부분의 일반 배관 레이아웃에 기본으로 사용되는 형식입니다.
연결 방식은 어떻게 되나요?
PVF-06은 KF(NW) 플랜지 또는 용접 넥 형태로 공급이 가능하며, 체결 방식은 현장 배관 구성에 맞춰 선택할 수 있습니다. 분해·조립이 필요한 지점에는 플랜지형을, 고정 배관 라인에는 용접 넥 타입을 사용하시는 것이 일반적입니다.
어떤 사이즈까지 공급 가능한가요?
NW16부터 NW100까지의 사이즈 범위가 준비되어 있습니다. 사용 중인 플랜지 사이즈와 방향 전환 각도(90° 기준)를 알려주시면 동일 규격으로 공급해 드립니다.
어느 정도 진공도까지 사용 가능한가요?
PVF-06은 일반 고진공(HV) 영역의 배관 방향 전환용으로 사용되는 표준 부품입니다. 초고진공(UHV) 영역이 요구되는 환경은 CF 플랜지 시스템과 별도 사양 검토가 필요하므로, 사용 환경을 알려주시면 적합 여부와 대안을 함께 안내드립니다.
