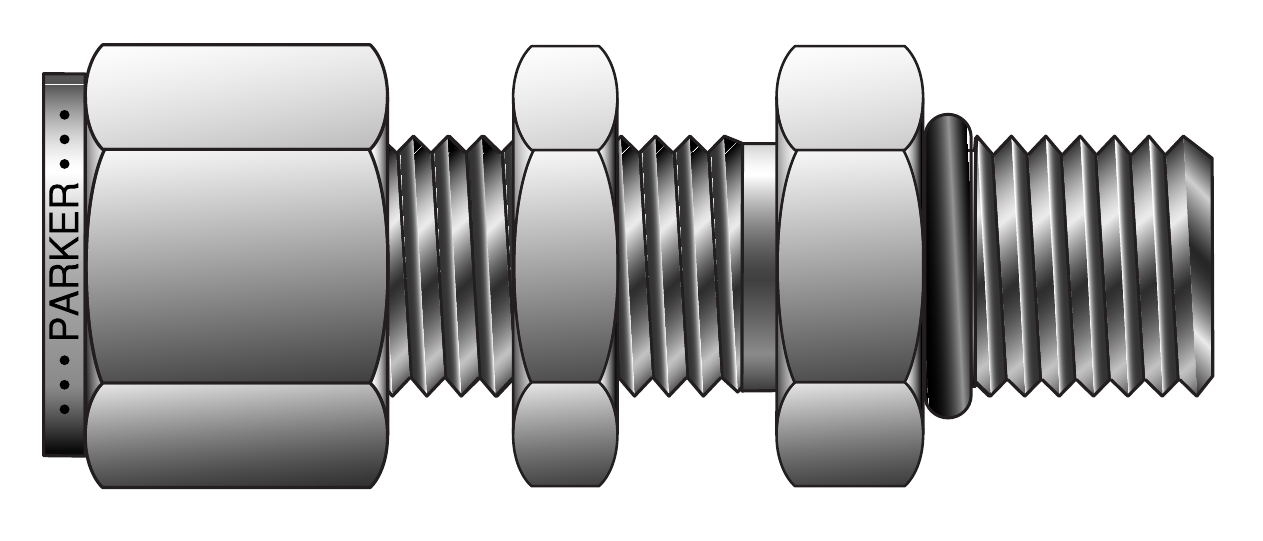

Parker CPI / A-LOK Bulkhead to Conversion Adapter (AH2BZ / AH2LZ)
Parker CPI·A-LOK 벌크헤드 컨버전 어댑터(AH2BZ / AH2LZ)는 CPI·A-LOK 튜브 연결부와 스트레이트 나사를 가진 벌크헤드 컨버전 어댑터입니다. 튜브 외경 1/4"부터 3/8"까지 2가지 크기 조합이 있습니다. CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 벌크헤드 컨버전 어댑터: 튜브 연결부와 스트레이트 나사 |
| 부품 번호 | CPI 4-6 AH2BZ, A-LOK 4-6 AH2LZ ~ CPI 6-6 AH2BZ, A-LOK 6-6 AH2LZ |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 적용 포트 | SAE J.1926/1 포트에 사용하며 MS-16142 포트에도 사용 가능 |
| O링 | O링은 NBR 제품이 기본으로 공급되며, 플루오로카본 O링은 부품 번호 끝에 -VO를 붙여 지정(그 외 O링은 요청 시 공급 가능) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · 나사 크기 | 4-6 AH2BZ (4-6 AH2LZ): 튜브 1/4", 나사 크기 9/16-18 / 6-6 AH2BZ (6-6 AH2LZ): 튜브 3/8", 나사 크기 9/16-18 |
