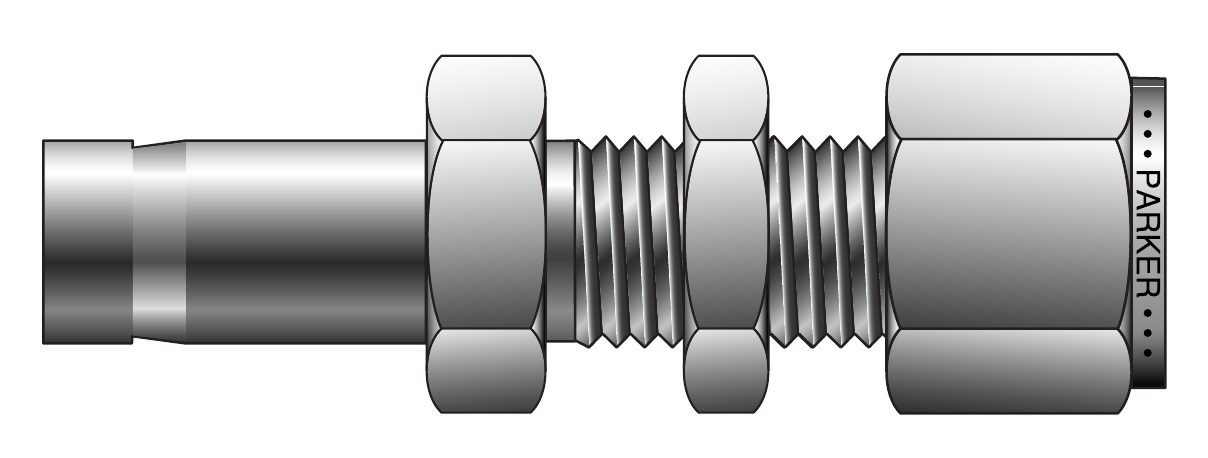

Parker CPI / A-LOK Tube End Bulkhead Adapter (T2H2BZ / TUBC)
Parker CPI·A-LOK 튜브 엔드 벌크헤드 어댑터(T2H2BZ / TUBC)는 튜브 스터브 끝을 가진 벌크헤드 어댑터입니다. 튜브 외경 1/8"부터 1/2"까지 3가지 크기 조합이 있습니다.
| 형식 | 튜브 엔드 벌크헤드 어댑터 |
| 부품 번호 | CPI 2-2 T2H2BZ, A-LOK 2TUBC2 ~ CPI 8-8 T2H2BZ, A-LOK 8TUBC8 |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 튜브 스터브 끝 조립 | 부품 번호에 -Z6를 추가하면 튜브 스터브 끝에 너트와 페룰을 조립해 공급 |
| 홈 가공 | 튜브 스터브는 기본으로 홈 가공되어 있음 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 | 2-2 T2H2BZ (2TUBC2): 튜브 1/8" / 4-4 T2H2BZ (4TUBC4): 튜브 1/4" / 8-8 T2H2BZ (8TUBC8): 튜브 1/2" |
