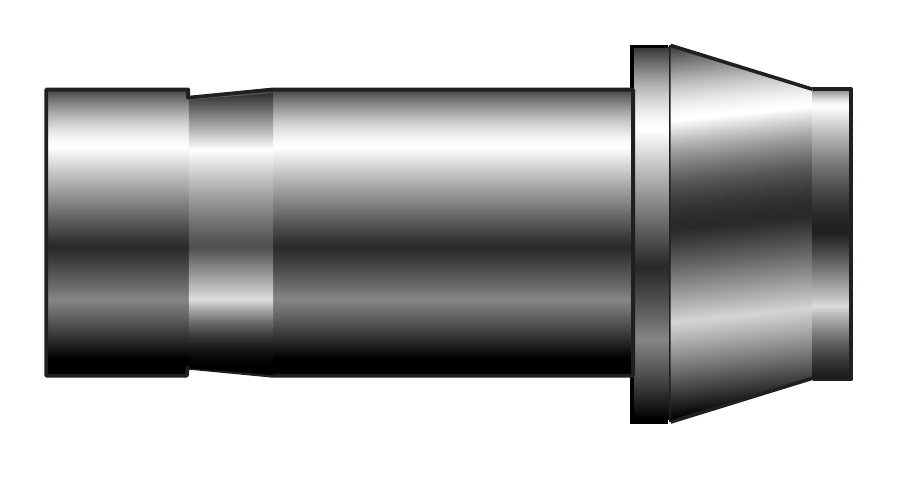

Parker CPI / A-LOK Port Connector (ZPC / PC)
Parker CPI·A-LOK 포트 커넥터(ZPC / PC)는 튜브 스터브 끝과 머시닝 가공 페룰 끝(T2)을 가진 포트 커넥터입니다. 튜브 외경 1/16"부터 1"까지 16가지 크기 조합이 있습니다.
| 형식 | 포트 커넥터: 튜브 스터브 끝과 머시닝 가공 페룰 끝(T2) |
| 부품 번호 | CPI 1-1 ZPC, A-LOK 1PC1 ~ CPI 16-16 ZPC, A-LOK 16PC16 |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 튜브 스터브 끝 조립 | 부품 번호에 -Z6를 추가하면 튜브 스터브 끝에 너트와 페룰을 조립해 공급 |
| 홈 가공 | 튜브 스터브는 기본으로 홈 가공되어 있음(크기 1·2·3은 홈 없음) |
| 머시닝 가공 페룰 끝 | 머시닝 가공 페룰 끝(T2)은 손으로 조인 위치에서 1/4회전만 더 조이면 조립됨 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 | 1-1 ZPC (1PC1): 튜브 1/16" / 1-2 ZPC (1PC2): 튜브 1/16" x 1/8" / 1-4 ZPC (1PC4): 튜브 1/16" x 1/4" / 2-2 ZPC (2PC2): 튜브 1/8" / 2-4 ZPC (2PC4): 튜브 1/8" x 1/4" / 2-6 ZPC (2PC6): 튜브 1/8" x 3/8" / 3-3 ZPC (3PC3): 튜브 3/16" / 4-4 ZPC (4PC4): 튜브 1/4" / 4-6 ZPC (4PC6): 튜브 1/4" x 3/8" / 4-8 ZPC (4PC8): 튜브 1/4" x 1/2" / 6-6 ZPC (6PC6): 튜브 3/8" / 6-8 ZPC (6PC8): 튜브 3/8" x 1/2" / 8-8 ZPC (8PC8): 튜브 1/2" / 8-12 ZPC (8PC12): 튜브 1/2" x 3/4" / 12-12 ZPC (12PC12): 튜브 3/4" / 16-16 ZPC (16PC16): 튜브 1" |
