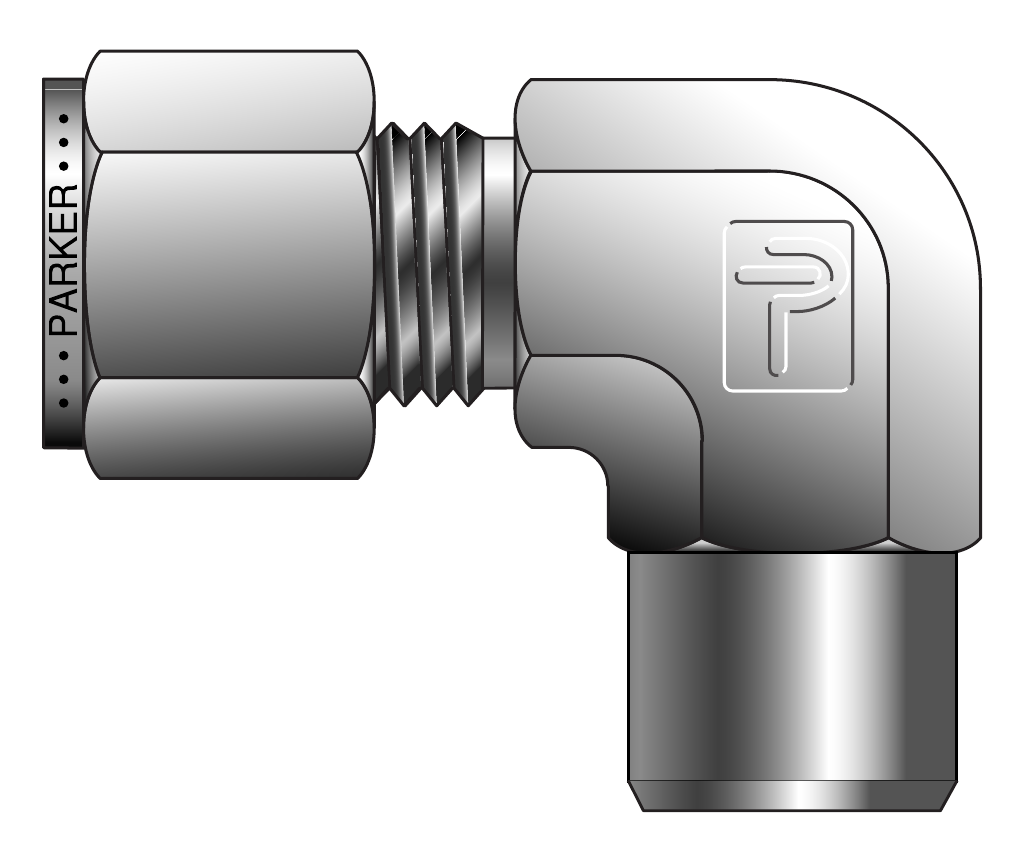

Parker CPI / A-LOK Buttweld Elbow (ZEBW2 / ZELW2)
Parker CPI·A-LOK 버트 웰드 엘보(ZEBW2 / ZELW2)는 CPI·A-LOK 튜브 연결부와 파이프 버트 용접 끝을 가진 직각 엘보입니다. 튜브 외경 1/8"부터 1"까지 11가지 크기 조합이 있습니다. CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 버트 웰드 엘보: CPI·A-LOK 튜브 연결부와 파이프 버트 용접 끝 |
| 부품 번호 | CPI 2-1/8 ZEBW2, A-LOK 2-1/8 ZELW2 ~ CPI 16-1 ZEBW2, A-LOK 16-1 ZELW2 |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 파이프 버트 용접 끝 | 파이프 버트 용접 끝은 별도 표기가 없으면 Schedule 80에 맞춤 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · 버트웰드 파이프 크기 | 2-1/8 ZEBW2 (2-1/8 ZELW2): 튜브 1/8", 버트웰드 파이프 크기 1/8" / 3-1/8 ZEBW2 (3-1/8 ZELW2): 튜브 3/16", 버트웰드 파이프 크기 1/8" / 4-1/8 ZEBW2 (4-1/8 ZELW2): 튜브 1/4", 버트웰드 파이프 크기 1/8" / 4-1/4 ZEBW2 (4-1/4 ZELW2): 튜브 1/4", 버트웰드 파이프 크기 1/4" / 6-1/4 ZEBW2 (6-1/4 ZELW2): 튜브 3/8", 버트웰드 파이프 크기 1/4" / 8-3/8 ZEBW2 (8-3/8 ZELW2): 튜브 1/2", 버트웰드 파이프 크기 3/8" / 8-1/2 ZEBW2 (8-1/2 ZELW2): 튜브 1/2", 버트웰드 파이프 크기 1/2" / 10-1/2 ZEBW2 (10-1/2 ZELW2): 튜브 5/8", 버트웰드 파이프 크기 1/2" / 12-3/4 ZEBW2 (12-3/4 ZELW2): 튜브 3/4", 버트웰드 파이프 크기 3/4" / 16-3/4 ZEBW2 (16-3/4 ZELW2): 튜브 1", 버트웰드 파이프 크기 3/4" / 16-1 ZEBW2 (16-1 ZELW2): 튜브 1", 버트웰드 파이프 크기 1" |
