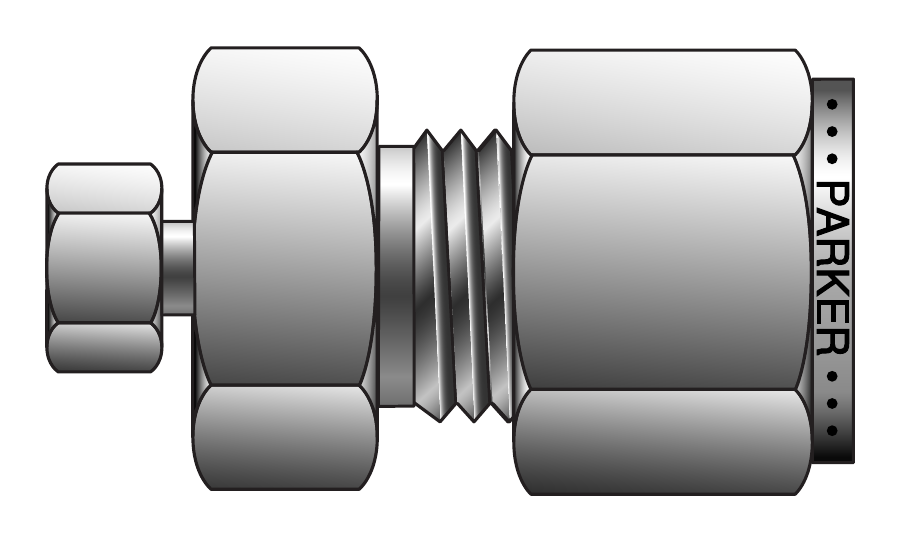

Parker CPI / A-LOK Column End Fitting - Low Internal Volume, Drop-in Frit (Z3HCZ7 / Z3HLZ7)
Parker CPI·A-LOK 컬럼 엔드 피팅 - 저용적, 드롭인 프릿용(Z3HCZ7 / Z3HLZ7)은 1/16" 역방향 끝(T2)을 가진 저용적 드롭인 프릿용 컬럼 엔드 피팅입니다. 튜브 외경 1/16"부터 1"까지 4가지 크기 조합이 있습니다.
| 형식 | 컬럼 엔드 피팅: 저용적, 드롭인 프릿 사용 |
| 부품 번호 | CPI 4-1 Z3HCZ7, A-LOK 4-1 Z3HLZ7 ~ CPI 16-1 Z3HCZ7, A-LOK 16-1 Z3HLZ7 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 특징 | 1/16" 역방향(인버티드) 끝 / L.C.(액체 크로마토그래프) 컬럼 또는 G.C.(가스 크로마토그래프) 컬럼용 드롭인 프릿 사용 / 최대 1" 컬럼까지 공급 |
| 교체용 프릿 | 교체용 프릿은 DI FRIT 시리즈(2·5·10 마이크론)로 공급 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 T1 튜브 외경 · T2 튜브 외경 · 내부 용적 | 4-1 Z3HCZ7 (4-1 Z3HLZ7): T1 튜브 외경 1/4", T2 튜브 외경 1/16", 내부 용적 6.1 × 10⁻⁴ cc / 6-1 Z3HCZ7 (6-1 Z3HLZ7): T1 튜브 외경 3/8", T2 튜브 외경 1/16", 내부 용적 8.1 × 10⁻⁴ cc / 8-1 Z3HCZ7 (8-1 Z3HLZ7): T1 튜브 외경 1/2", T2 튜브 외경 1/16", 내부 용적 2.8 × 10⁻³ cc / 16-1 Z3HCZ7 (16-1 Z3HLZ7): T1 튜브 외경 1", T2 튜브 외경 1/16", 내부 용적 2 × 10⁻² cc |
