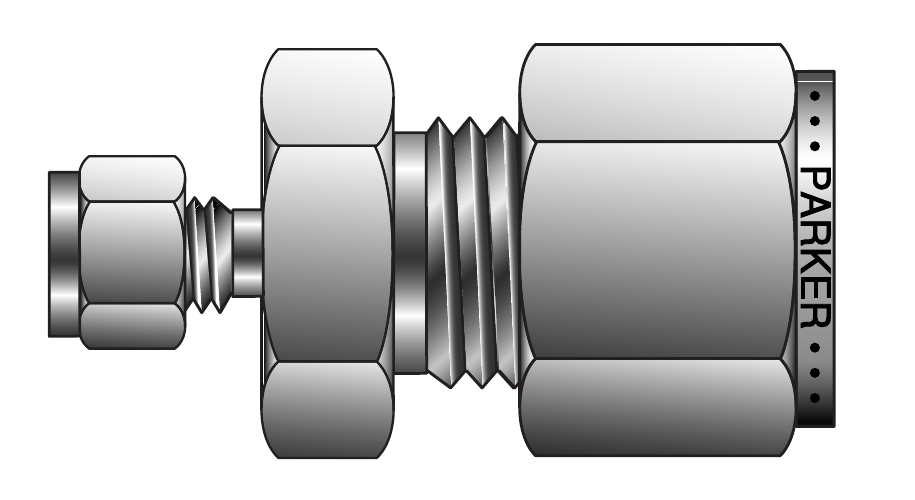

Parker CPI / A-LOK Column End Fitting with Frit (Z2HCZ / Z2HLZ)
Parker CPI·A-LOK 컬럼 엔드 피팅 - 프릿 포함(Z2HCZ / Z2HLZ)은 프릿을 포함한 컬럼 엔드 피팅입니다. 튜브 외경 1/16"부터 3/8"까지 3가지 크기 조합이 있습니다.
| 형식 | 컬럼 엔드 피팅: 프릿 포함 |
| 부품 번호 | CPI 2-1 Z2HCZ, A-LOK 2-1 Z2HLZ ~ CPI 6-1 Z2HCZ, A-LOK 6-1 Z2HLZ |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 특징 | 크기 1은 은도금하지 않음 / 저용적 최종 필터로 사용 가능 |
| 프릿 지정 | 프릿은 부품 번호에 마이크론 대시 번호를 붙여 지정: -1 = 0.5 µ / -2 = 2.0 µ / -3 = 5.0 µ / -4 = 10.0 µ |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 T1 튜브 외경 · T2 튜브 외경 · 내부 용적 | 2-1 Z2HCZ (2-1 Z2HLZ): T1 튜브 외경 1/8", T2 튜브 외경 1/16", 내부 용적 2.1 × 10⁻³ cc / 4-1 Z2HCZ (4-1 Z2HLZ): T1 튜브 외경 1/4", T2 튜브 외경 1/16", 내부 용적 1.8 × 10⁻³ cc / 6-1 Z2HCZ (6-1 Z2HLZ): T1 튜브 외경 3/8", T2 튜브 외경 1/16", 내부 용적 5.4 × 10⁻³ cc |
