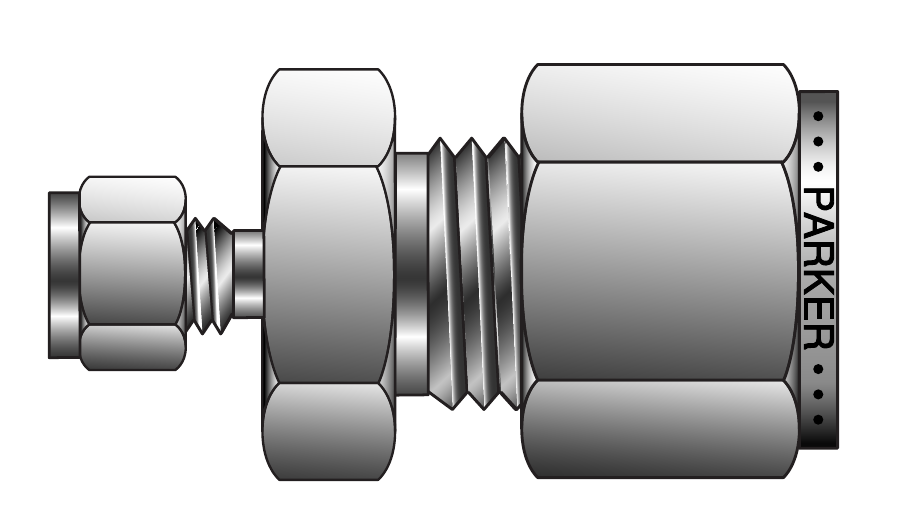

Parker CPI / A-LOK Column End Fitting without Frit (ZHCZ / ZHLZ)
Parker CPI·A-LOK 컬럼 엔드 피팅 - 프릿 없음(ZHCZ / ZHLZ)은 프릿이 없는 컬럼 엔드 피팅입니다. 튜브 외경 1/16"부터 3/8"까지 3가지 크기 조합이 있습니다.
| 형식 | 컬럼 엔드 피팅: 프릿 없음 |
| 부품 번호 | CPI 2-1 ZHCZ, A-LOK 2-1 ZHLZ ~ CPI 6-1 ZHCZ, A-LOK 6-1 ZHLZ |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 참고 | 크기 1은 은도금하지 않음 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 T1 튜브 외경 · T2 튜브 외경 · 내부 용적 | 2-1 ZHCZ (2-1 ZHLZ): T1 튜브 외경 1/8", T2 튜브 외경 1/16", 내부 용적 2.1 × 10⁻³ cc / 4-1 ZHCZ (4-1 ZHLZ): T1 튜브 외경 1/4", T2 튜브 외경 1/16", 내부 용적 2.1 × 10⁻³ cc / 6-1 ZHCZ (6-1 ZHLZ): T1 튜브 외경 3/8", T2 튜브 외경 1/16", 내부 용적 2.3 × 10⁻³ cc |
