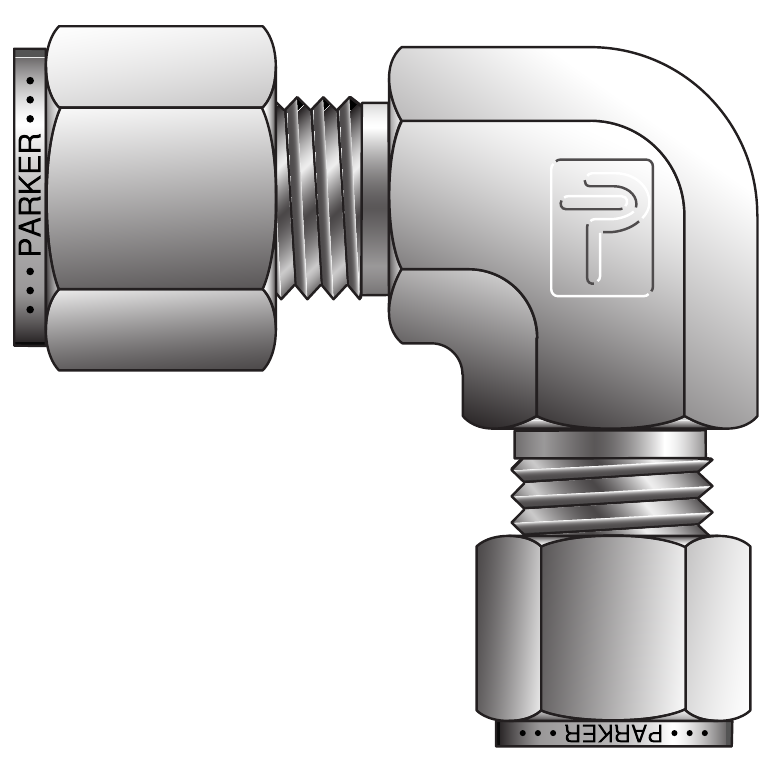

Parker CPI / A-LOK Drop Size Elbow (EBZ / ELZ)
Parker CPI·A-LOK 드롭 사이즈 엘보(EBZ / ELZ)는 서로 다른 외경의 분수(인치) 튜브 두 개를 직각으로 잇는 드롭 사이즈 엘보입니다. 튜브 외경 1/8"부터 1"까지 18가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 드롭 사이즈 엘보: 서로 다른 외경의 튜브 두 개를 직각으로 연결 |
| 부품 번호 | CPI 3-2 EBZ, A-LOK 3-2 ELZ ~ CPI 16-12 EBZ, A-LOK 16-12 ELZ |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 | 3-2 EBZ (3-2 ELZ): 튜브 외경 3/16" x 1/8" / 4-2 EBZ (4-2 ELZ): 튜브 외경 1/4" x 1/8" / 5-2 EBZ (5-2 ELZ): 튜브 외경 5/16" x 1/8" / 5-4 EBZ (5-4 ELZ): 튜브 외경 5/16" x 1/4" / 6-2 EBZ (6-2 ELZ): 튜브 외경 3/8" x 1/8" / 6-4 EBZ (6-4 ELZ): 튜브 외경 3/8" x 1/4" / 6-5 EBZ (6-5 ELZ): 튜브 외경 3/8" x 5/16" / 8-4 EBZ (8-4 ELZ): 튜브 외경 1/2" x 1/4" / 8-5 EBZ (8-5 ELZ): 튜브 외경 1/2" x 5/16" / 8-6 EBZ (8-6 ELZ): 튜브 외경 1/2" x 3/8" / 10-6 EBZ (10-6 ELZ): 튜브 외경 5/8" x 3/8" / 10-8 EBZ (10-8 ELZ): 튜브 외경 5/8" x 1/2" / 12-4 EBZ (12-4 ELZ): 튜브 외경 3/4" x 1/4" / 12-6 EBZ (12-6 ELZ): 튜브 외경 3/4" x 3/8" / 12-8 EBZ (12-8 ELZ): 튜브 외경 3/4" x 1/2" / 14-4 EBZ (14-4 ELZ): 튜브 외경 7/8" x 1/4" / 16-8 EBZ (16-8 ELZ): 튜브 외경 1" x 1/2" / 16-12 EBZ (16-12 ELZ): 튜브 외경 1" x 3/4" |
