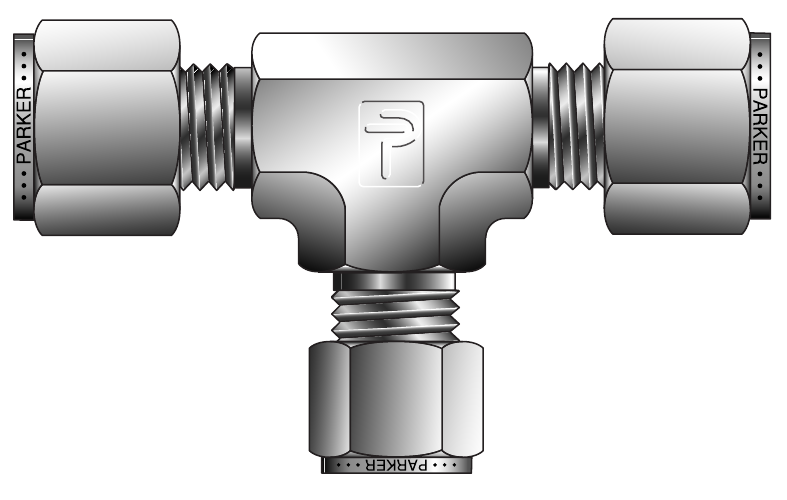

Parker CPI / A-LOK Drop Size Tee (JBZ / JLZ)
Parker CPI·A-LOK 드롭 사이즈 티(JBZ / JLZ)는 외경이 모두 같지는 않은 분수(인치) 튜브 세 개를 T자로 잇는 드롭 사이즈 티입니다. 튜브 외경 1/8"부터 1"까지 53가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 드롭 사이즈 티: 외경이 모두 같지는 않은 튜브 세 개를 T자로 연결 |
| 부품 번호 | CPI 4-4-2 JBZ, A-LOK 4-4-2 JLZ ~ CPI 16-16-14 JBZ, A-LOK 16-16-14 JLZ |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 참고 | 튜브 스텁 리듀서로 크기를 맞출 때 생기는 추가 연결이 필요 없음 |
| 크기 순서 | 런(1·2)을 먼저, 이어서 브랜치(3) 순서로 적음 (T1-T2-T3) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 (T1·T2·T3) | 4-4-2 JBZ (4-4-2 JLZ): 튜브 외경 T1 1/4", T2 1/4", T3 1/8" / 6-6-4 JBZ (6-6-4 JLZ): 튜브 외경 T1 3/8", T2 3/8", T3 1/4" / 6-4-6 JBZ (6-4-6 JLZ): 튜브 외경 T1 3/8", T2 1/4", T3 3/8" / 6-4-4 JBZ (6-4-4 JLZ): 튜브 외경 T1 3/8", T2 1/4", T3 1/4" / 8-8-6 JBZ (8-8-6 JLZ): 튜브 외경 T1 1/2", T2 1/2", T3 3/8" / 8-8-4 JBZ (8-8-4 JLZ): 튜브 외경 T1 1/2", T2 1/2", T3 1/4" / 8-6-8 JBZ (8-6-8 JLZ): 튜브 외경 T1 1/2", T2 3/8", T3 1/2" / 8-4-8 JBZ (8-4-8 JLZ): 튜브 외경 T1 1/2", T2 1/4", T3 1/2" / 8-6-6 JBZ (8-6-6 JLZ): 튜브 외경 T1 1/2", T2 3/8", T3 3/8" / 8-4-4 JBZ (8-4-4 JLZ): 튜브 외경 T1 1/2", T2 1/4", T3 1/4" / 10-10-8 JBZ (10-10-8 JLZ): 튜브 외경 T1 5/8", T2 5/8", T3 1/2" / 10-10-6 JBZ (10-10-6 JLZ): 튜브 외경 T1 5/8", T2 5/8", T3 3/8" / 10-8-8 JBZ (10-8-8 JLZ): 튜브 외경 T1 5/8", T2 1/2", T3 1/2" / 10-8-6 JBZ (10-8-6 JLZ): 튜브 외경 T1 5/8", T2 1/2", T3 3/8" / 10-6-6 JBZ (10-6-6 JLZ): 튜브 외경 T1 5/8", T2 3/8", T3 3/8" / 10-6-8 JBZ (10-6-8 JLZ): 튜브 외경 T1 5/8", T2 3/8", T3 1/2" / 12-12-10 JBZ (12-12-10 JLZ): 튜브 외경 T1 3/4", T2 3/4", T3 5/8" / 12-12-8 JBZ (12-12-8 JLZ): 튜브 외경 T1 3/4", T2 3/4", T3 1/2" / 12-12-6 JBZ (12-12-6 JLZ): 튜브 외경 T1 3/4", T2 3/4", T3 3/8" / 12-12-4 JBZ (12-12-4 JLZ): 튜브 외경 T1 3/4", T2 3/4", T3 1/4" / 12-10-10 JBZ (12-10-10 JLZ): 튜브 외경 T1 3/4", T2 5/8", T3 5/8" / 12-8-8 JBZ (12-8-8 JLZ): 튜브 외경 T1 3/4", T2 1/2", T3 1/2" / 12-6-6 JBZ (12-6-6 JLZ): 튜브 외경 T1 3/4", T2 3/8", T3 3/8" / 12-10-8 JBZ (12-10-8 JLZ): 튜브 외경 T1 3/4", T2 5/8", T3 1/2" / 12-10-6 JBZ (12-10-6 JLZ): 튜브 외경 T1 3/4", T2 5/8", T3 3/8" / 12-8-6 JBZ (12-8-6 JLZ): 튜브 외경 T1 3/4", T2 1/2", T3 3/8" / 14-14-6 JBZ (14-14-6 JLZ): 튜브 외경 T1 7/8", T2 7/8", T3 3/8" / 14-14-4 JBZ (14-14-4 JLZ): 튜브 외경 T1 7/8", T2 7/8", T3 1/4" / 14-12-12 JBZ (14-12-12 JLZ): 튜브 외경 T1 7/8", T2 3/4", T3 3/4" / 14-12-8 JBZ (14-12-8 JLZ): 튜브 외경 T1 7/8", T2 3/4", T3 1/2" / 14-12-6 JBZ (14-12-6 JLZ): 튜브 외경 T1 7/8", T2 3/4", T3 3/8" / 14-10-6 JBZ (14-10-6 JLZ): 튜브 외경 T1 7/8", T2 5/8", T3 3/8" / 14-8-12 JBZ (14-8-12 JLZ): 튜브 외경 T1 7/8", T2 1/2", T3 3/4" / 16-16-12 JBZ (16-16-12 JLZ): 튜브 외경 T1 1", T2 1", T3 3/4" / 16-16-10 JBZ (16-16-10 JLZ): 튜브 외경 T1 1", T2 1", T3 5/8" / 16-16-8 JBZ (16-16-8 JLZ): 튜브 외경 T1 1", T2 1", T3 1/2" / 16-16-6 JBZ (16-16-6 JLZ): 튜브 외경 T1 1", T2 1", T3 3/8" / 16-16-4 JBZ (16-16-4 JLZ): 튜브 외경 T1 1", T2 1", T3 1/4" / 16-12-16 JBZ (16-12-16 JLZ): 튜브 외경 T1 1", T2 3/4", T3 1" / 16-14-14 JBZ (16-14-14 JLZ): 튜브 외경 T1 1", T2 7/8", T3 7/8" / 16-14-12 JBZ (16-14-12 JLZ): 튜브 외경 T1 1", T2 7/8", T3 3/4" / 16-14-8 JBZ (16-14-8 JLZ): 튜브 외경 T1 1", T2 7/8", T3 1/2" / 16-14-6 JBZ (16-14-6 JLZ): 튜브 외경 T1 1", T2 7/8", T3 3/8" / 16-14-4 JBZ (16-14-4 JLZ): 튜브 외경 T1 1", T2 7/8", T3 1/4" / 16-16-14 JBZ (16-16-14 JLZ): 튜브 외경 T1 1", T2 1", T3 7/8" / 16-12-10 JBZ (16-12-10 JLZ): 튜브 외경 T1 1", T2 3/4", T3 5/8" / 16-12-8 JBZ (16-12-8 JLZ): 튜브 외경 T1 1", T2 3/4", T3 1/2" / 16-10-6 JBZ (16-10-6 JLZ): 튜브 외경 T1 1", T2 5/8", T3 3/8" / 16-8-16 JBZ (16-8-16 JLZ): 튜브 외경 T1 1", T2 1/2", T3 1" / 16-8-8 JBZ (16-8-8 JLZ): 튜브 외경 T1 1", T2 1/2", T3 1/2" / 16-8-6 JBZ (16-8-6 JLZ): 튜브 외경 T1 1", T2 1/2", T3 3/8" / 16-8-4 JBZ (16-8-4 JLZ): 튜브 외경 T1 1", T2 1/2", T3 1/4" / 16-6-6 JBZ (16-6-6 JLZ): 튜브 외경 T1 1", T2 3/8", T3 3/8" |
