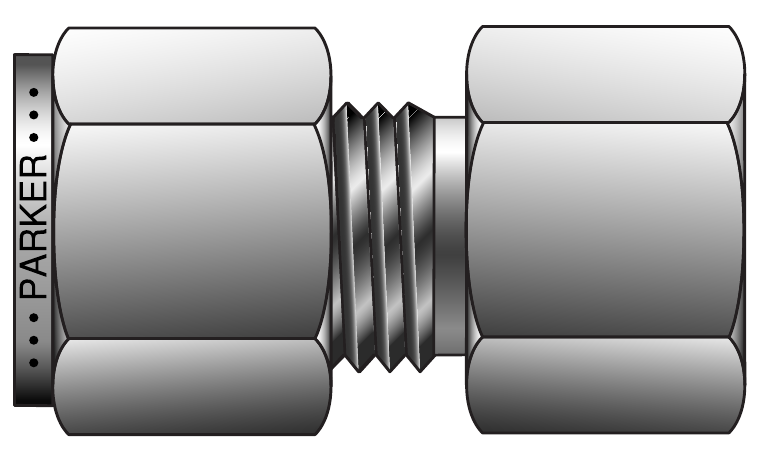

Parker CPI / A-LOK NPT Female Connector (GBZ / FSC)
Parker CPI·A-LOK NPT 암 커넥터(GBZ / FSC)는 분수(인치) 튜브를 NPT 암나사에 연결하는 커넥터입니다. 튜브 외경 1/16"부터 2"까지 33가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | NPT 암 커넥터: 분수 튜브를 NPT 암나사에 연결 |
| 부품 번호 | CPI 1-1 GBZ, A-LOK 1FSC1N ~ CPI 32-32 GBZ, A-LOK 32FSC32N |
| 나사 규격 | NPT |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8, 1/4" 나사 = 4) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 참고 | 크기 20·24·32는 조립 전 추가 윤활이 필요함 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · NPT 나사 크기 | 1-1 GBZ (1FSC1N): 튜브 1/16" x NPT 1/16" / 1-2 GBZ (1FSC2N): 튜브 1/16" x NPT 1/8" / 2-2 GBZ (2FSC2N): 튜브 1/8" x NPT 1/8" / 2-4 GBZ (2FSC4N): 튜브 1/8" x NPT 1/4" / 3-2 GBZ (3FSC2N): 튜브 3/16" x NPT 1/8" / 3-4 GBZ (3FSC4N): 튜브 3/16" x NPT 1/4" / 4-2 GBZ (4FSC2N): 튜브 1/4" x NPT 1/8" / 4-4 GBZ (4FSC4N): 튜브 1/4" x NPT 1/4" / 4-6 GBZ (4FSC6N): 튜브 1/4" x NPT 3/8" / 4-8 GBZ (4FSC8N): 튜브 1/4" x NPT 1/2" / 5-2 GBZ (5FSC2N): 튜브 5/16" x NPT 1/8" / 5-4 GBZ (5FSC4N): 튜브 5/16" x NPT 1/4" / 5-6 GBZ (5FSC6N): 튜브 5/16" x NPT 3/8" / 6-2 GBZ (6FSC2N): 튜브 3/8" x NPT 1/8" / 6-4 GBZ (6FSC4N): 튜브 3/8" x NPT 1/4" / 6-6 GBZ (6FSC6N): 튜브 3/8" x NPT 3/8" / 6-8 GBZ (6FSC8N): 튜브 3/8" x NPT 1/2" / 6-12 GBZ (6FSC12N): 튜브 3/8" x NPT 3/4" / 8-4 GBZ (8FSC4N): 튜브 1/2" x NPT 1/4" / 8-6 GBZ (8FSC6N): 튜브 1/2" x NPT 3/8" / 8-8 GBZ (8FSC8N): 튜브 1/2" x NPT 1/2" / 8-12 GBZ (8FSC12N): 튜브 1/2" x NPT 3/4" / 10-6 GBZ (10FSC6N): 튜브 5/8" x NPT 3/8" / 10-8 GBZ (10FSC8N): 튜브 5/8" x NPT 1/2" / 10-12 GBZ (10FSC12N): 튜브 5/8" x NPT 3/4" / 12-8 GBZ (12FSC8N): 튜브 3/4" x NPT 1/2" / 12-12 GBZ (12FSC12N): 튜브 3/4" x NPT 3/4" / 14-12 GBZ (14FSC12N): 튜브 7/8" x NPT 3/4" / 16-12 GBZ (16FSC12N): 튜브 1" x NPT 3/4" / 16-16 GBZ (16FSC16N): 튜브 1" x NPT 1" / 20-20 GBZ (20FSC20N): 튜브 1-1/4" x NPT 1-1/4" / 24-24 GBZ (24FSC24N): 튜브 1-1/2" x NPT 1-1/2" / 32-32 GBZ (32FSC32N): 튜브 2" x NPT 2" |
