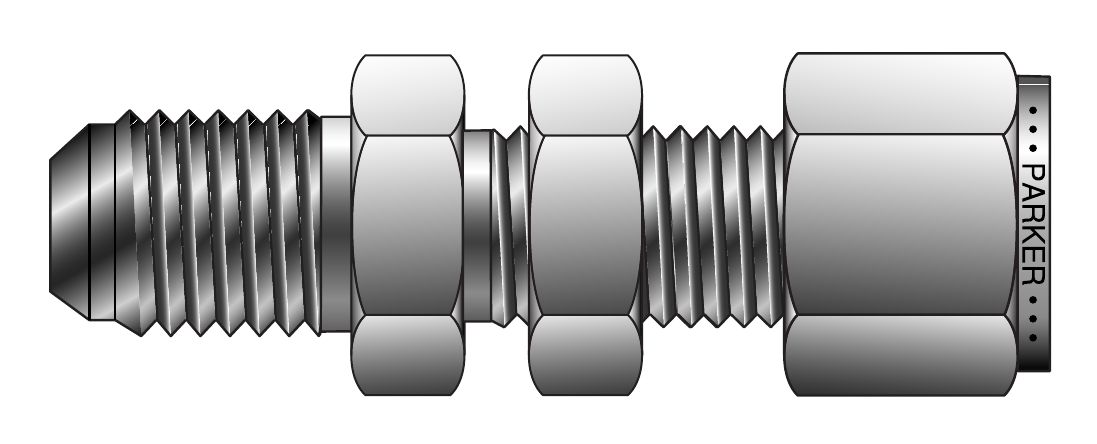

Parker CPI / A-LOK 37° Flare Bulkhead Connector (XH2BZ / XABC)
Parker CPI·A-LOK 37° 플레어 벌크헤드 커넥터(XH2BZ / XABC)는 37° 플레어 끝과 CPI·A-LOK 튜브 연결부를 가진 벌크헤드 커넥터입니다. 튜브 외경 1/8"부터 1"까지 11가지 크기 조합이 있습니다. CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 37° 플레어 벌크헤드 커넥터: 37° 플레어 끝과 튜브 연결부 |
| 부품 번호 | CPI 2-2 XH2BZ, A-LOK 2XABC2 ~ CPI 16-16 XH2BZ, A-LOK 16XABC16 |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 플레어 끝 · 튜브 외경 | 2-2 XH2BZ (2XABC2): 플레어 끝 1/8", 튜브 1/8" / 3-3 XH2BZ (3XABC3): 플레어 끝 3/16", 튜브 3/16" / 4-2 XH2BZ (4XABC2): 플레어 끝 1/4", 튜브 1/8" / 4-4 XH2BZ (4XABC4): 플레어 끝 1/4", 튜브 1/4" / 5-5 XH2BZ (5XABC5): 플레어 끝 5/16", 튜브 5/16" / 4-6 XH2BZ (4XABC6): 플레어 끝 1/4", 튜브 3/8" / 6-6 XH2BZ (6XABC6): 플레어 끝 3/8", 튜브 3/8" / 8-8 XH2BZ (8XABC8): 플레어 끝 1/2", 튜브 1/2" / 10-10 XH2BZ (10XABC10): 플레어 끝 5/8", 튜브 5/8" / 12-12 XH2BZ (12XABC12): 플레어 끝 3/4", 튜브 3/4" / 16-16 XH2BZ (16XABC16): 플레어 끝 1", 튜브 1" |
