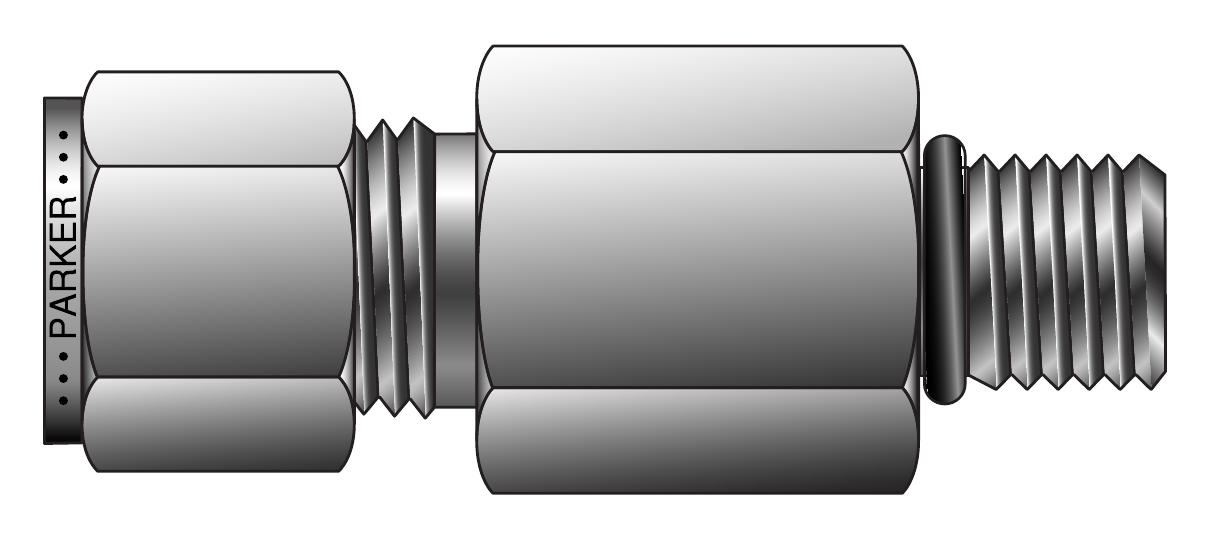

Parker CPI / A-LOK Long Male Connector SAE/MS Straight Thread (ZH3BA / ZH3LA)
Parker CPI·A-LOK SAE/MS 스트레이트 나사 롱 수 커넥터(ZH3BA / ZH3LA)는 분수(인치) 튜브를 SAE/MS 스트레이트 나사 수나사에 연결하는 롱 수 커넥터입니다. 튜브 외경 1/4"부터 1"까지 5가지 크기 조합이 있습니다. CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | SAE/MS 스트레이트 나사 롱 수 커넥터 |
| 부품 번호 | CPI 4-4 ZH3BA, A-LOK 4-4 ZH3LA ~ CPI 16-16 ZH3BA, A-LOK 16-16 ZH3LA |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| O링 | O링은 NBR 제품이 기본으로 공급되며, 플루오로카본 O링은 부품 번호 끝에 -VO를 붙여 지정(그 외 O링은 요청 시 공급 가능) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · 나사 크기 | 4-4 ZH3BA (4-4 ZH3LA): 튜브 1/4", 나사 크기 7/16-20 / 6-6 ZH3BA (6-6 ZH3LA): 튜브 3/8", 나사 크기 9/16-18 / 8-8 ZH3BA (8-8 ZH3LA): 튜브 1/2", 나사 크기 3/4-16 / 12-12 ZH3BA (12-12 ZH3LA): 튜브 3/4", 나사 크기 1-1/16-12 / 16-16 ZH3BA (16-16 ZH3LA): 튜브 1", 나사 크기 1-5/16-12 |
