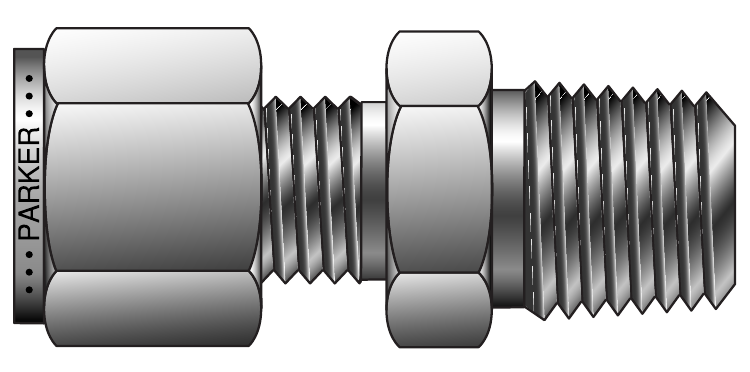

Parker CPI / A-LOK NPT Male Connector (FBZ / MSC)
Parker CPI·A-LOK NPT 수 커넥터(FBZ / MSC)는 분수(인치) 튜브를 NPT 수나사에 연결하는 커넥터입니다. 튜브 외경 1/16"부터 2"까지 46가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | NPT 수 커넥터: 분수 튜브를 NPT 수나사에 연결 |
| 부품 번호 | CPI 1-1 FBZ, A-LOK 1MSC1N ~ CPI 32-32 FBZ, A-LOK 32MSC32N / 예: CPI 8-4FBZ-SS, A-LOK 8MSC4N-316 |
| 나사 규격 | NPT |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8, 1/4" 나사 = 4) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 참고 | 크기 20·24·32는 조립 전 추가 윤활이 필요함 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · NPT 나사 크기 | 1-1 FBZ (1MSC1N): 튜브 1/16" x NPT 1/16" / 1-2 FBZ (1MSC2N): 튜브 1/16" x NPT 1/8" / 1-4 FBZ (1MSC4N): 튜브 1/16" x NPT 1/4" / 2-1 FBZ (2MSC1N): 튜브 1/8" x NPT 1/16" / 2-2 FBZ (2MSC2N): 튜브 1/8" x NPT 1/8" / 2-4 FBZ (2MSC4N): 튜브 1/8" x NPT 1/4" / 2-6 FBZ (2MSC6N): 튜브 1/8" x NPT 3/8" / 2-8 FBZ (2MSC8N): 튜브 1/8" x NPT 1/2" / 3-1 FBZ (3MSC1N): 튜브 3/16" x NPT 1/16" / 3-2 FBZ (3MSC2N): 튜브 3/16" x NPT 1/8" / 3-4 FBZ (3MSC4N): 튜브 3/16" x NPT 1/4" / 4-1 FBZ (4MSC1N): 튜브 1/4" x NPT 1/16" / 4-2 FBZ (4MSC2N): 튜브 1/4" x NPT 1/8" / 4-4 FBZ (4MSC4N): 튜브 1/4" x NPT 1/4" / 4-6 FBZ (4MSC6N): 튜브 1/4" x NPT 3/8" / 4-8 FBZ (4MSC8N): 튜브 1/4" x NPT 1/2" / 4-12 FBZ (4MSC12N): 튜브 1/4" x NPT 3/4" / 5-2 FBZ (5MSC2N): 튜브 5/16" x NPT 1/8" / 5-4 FBZ (5MSC4N): 튜브 5/16" x NPT 1/4" / 5-6 FBZ (5MSC6N): 튜브 5/16" x NPT 3/8" / 5-8 FBZ (5MSC8N): 튜브 5/16" x NPT 1/2" / 6-2 FBZ (6MSC2N): 튜브 3/8" x NPT 1/8" / 6-4 FBZ (6MSC4N): 튜브 3/8" x NPT 1/4" / 6-6 FBZ (6MSC6N): 튜브 3/8" x NPT 3/8" / 6-8 FBZ (6MSC8N): 튜브 3/8" x NPT 1/2" / 6-12 FBZ (6MSC12N): 튜브 3/8" x NPT 3/4" / 8-2 FBZ (8MSC2N): 튜브 1/2" x NPT 1/8" / 8-4 FBZ (8MSC4N): 튜브 1/2" x NPT 1/4" / 8-6 FBZ (8MSC6N): 튜브 1/2" x NPT 3/8" / 8-8 FBZ (8MSC8N): 튜브 1/2" x NPT 1/2" / 8-12 FBZ (8MSC12N): 튜브 1/2" x NPT 3/4" / 8-16 FBZ (8MSC16N): 튜브 1/2" x NPT 1" / 10-6 FBZ (10MSC6N): 튜브 5/8" x NPT 3/8" / 10-8 FBZ (10MSC8N): 튜브 5/8" x NPT 1/2" / 10-12 FBZ (10MSC12N): 튜브 5/8" x NPT 3/4" / 12-8 FBZ (12MSC8N): 튜브 3/4" x NPT 1/2" / 12-12 FBZ (12MSC12N): 튜브 3/4" x NPT 3/4" / 12-16 FBZ (12MSC16N): 튜브 3/4" x NPT 1" / 14-12 FBZ (14MSC12N): 튜브 7/8" x NPT 3/4" / 14-16 FBZ (14MSC16N): 튜브 7/8" x NPT 1" / 16-8 FBZ (16MSC8N): 튜브 1" x NPT 1/2" / 16-12 FBZ (16MSC12N): 튜브 1" x NPT 3/4" / 16-16 FBZ (16MSC16N): 튜브 1" x NPT 1" / 20-20 FBZ (20MSC20N): 튜브 1-1/4" x NPT 1-1/4" / 24-24 FBZ (24MSC24N): 튜브 1-1/2" x NPT 1-1/2" / 32-32 FBZ (32MSC32N): 튜브 2" x NPT 2" |
