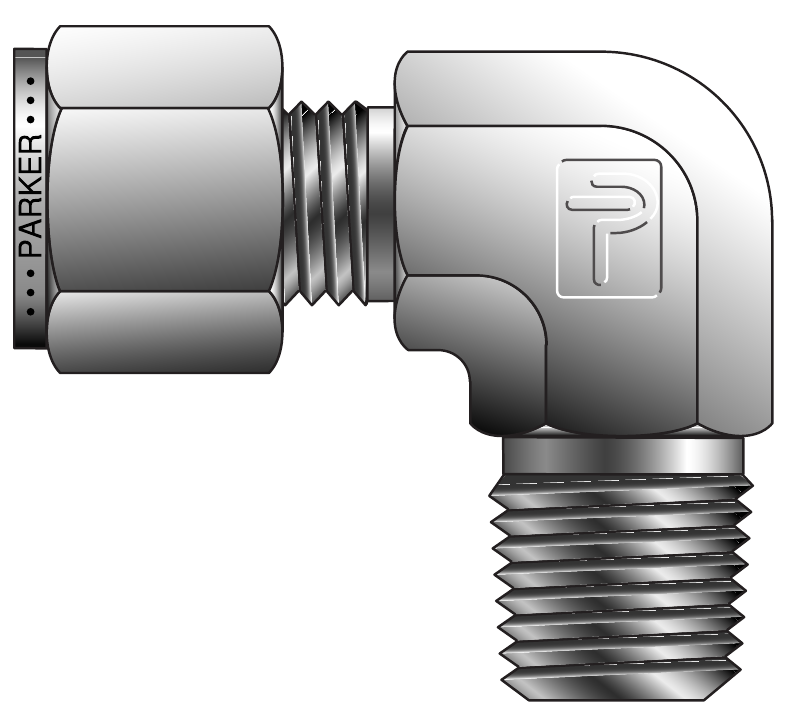

Parker CPI / A-LOK NPT Male Elbow (CBZ / MSEL)
Parker CPI·A-LOK NPT 수 엘보(CBZ / MSEL)는 분수(인치) 튜브를 NPT 수나사에 직각으로 연결하는 엘보입니다. 튜브 외경 1/16"부터 2"까지 34가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | NPT 수 엘보: 분수 튜브를 NPT 수나사에 직각으로 연결 |
| 부품 번호 | CPI 1-1 CBZ, A-LOK 1MSEL1N ~ CPI 32-32 CBZ, A-LOK 32MSEL32N |
| 나사 규격 | NPT |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8, 1/4" 나사 = 4) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 참고 | 크기 20·24는 조립 전 추가 윤활이 필요함 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · NPT 나사 크기 | 1-1 CBZ (1MSEL1N): 튜브 1/16" x NPT 1/16" / 1-2 CBZ (1MSEL2N): 튜브 1/16" x NPT 1/8" / 2-1 CBZ (2MSEL1N): 튜브 1/8" x NPT 1/16" / 2-2 CBZ (2MSEL2N): 튜브 1/8" x NPT 1/8" / 2-4 CBZ (2MSEL4N): 튜브 1/8" x NPT 1/4" / 3-2 CBZ (3MSEL2N): 튜브 3/16" x NPT 1/8" / 3-4 CBZ (3MSEL4N): 튜브 3/16" x NPT 1/4" / 4-1 CBZ (4MSEL1N): 튜브 1/4" x NPT 1/16" / 4-2 CBZ (4MSEL2N): 튜브 1/4" x NPT 1/8" / 4-4 CBZ (4MSEL4N): 튜브 1/4" x NPT 1/4" / 4-6 CBZ (4MSEL6N): 튜브 1/4" x NPT 3/8" / 4-8 CBZ (4MSEL8N): 튜브 1/4" x NPT 1/2" / 5-2 CBZ (5MSEL2N): 튜브 5/16" x NPT 1/8" / 5-4 CBZ (5MSEL4N): 튜브 5/16" x NPT 1/4" / 6-2 CBZ (6MSEL2N): 튜브 3/8" x NPT 1/8" / 6-4 CBZ (6MSEL4N): 튜브 3/8" x NPT 1/4" / 6-6 CBZ (6MSEL6N): 튜브 3/8" x NPT 3/8" / 6-8 CBZ (6MSEL8N): 튜브 3/8" x NPT 1/2" / 6-12 CBZ (6MSEL12N): 튜브 3/8" x NPT 3/4" / 8-4 CBZ (8MSEL4N): 튜브 1/2" x NPT 1/4" / 8-6 CBZ (8MSEL6N): 튜브 1/2" x NPT 3/8" / 8-8 CBZ (8MSEL8N): 튜브 1/2" x NPT 1/2" / 8-12 CBZ (8MSEL12N): 튜브 1/2" x NPT 3/4" / 10-6 CBZ (10MSEL6N): 튜브 5/8" x NPT 3/8" / 10-8 CBZ (10MSEL8N): 튜브 5/8" x NPT 1/2" / 10-12 CBZ (10MSEL12N): 튜브 5/8" x NPT 3/4" / 12-8 CBZ (12MSEL8N): 튜브 3/4" x NPT 1/2" / 12-12 CBZ (12MSEL12N): 튜브 3/4" x NPT 3/4" / 14-12 CBZ (14MSEL12N): 튜브 7/8" x NPT 3/4" / 16-12 CBZ (16MSEL12N): 튜브 1" x NPT 3/4" / 16-16 CBZ (16MSEL16N): 튜브 1" x NPT 1" / 20-20 CBZ (20MSEL20N): 튜브 1-1/4" x NPT 1-1/4" / 24-24 CBZ (24MSEL24N): 튜브 1-1/2" x NPT 1-1/2" / 32-32 CBZ (32MSEL32N): 튜브 2" x NPT 2" |
