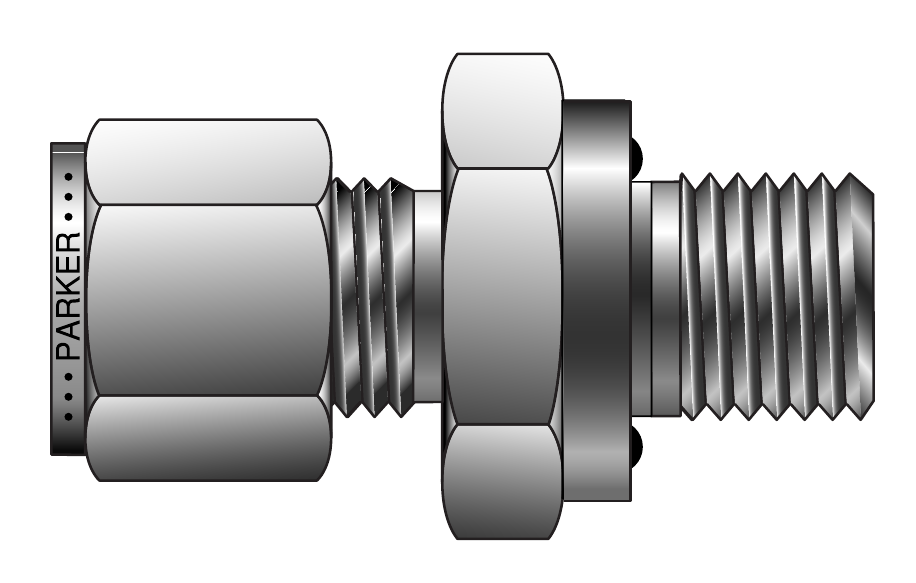

Parker CPI / A-LOK Male Connector to O-Ring Straight Thread (ZHBA5 / M2SC)
Parker CPI·A-LOK O링 스트레이트 나사 수 커넥터(ZHBA5 / M2SC)는 분수(인치) 튜브를 O링 씰 스트레이트 수나사에 연결하는 커넥터입니다. 튜브 외경 1/16"부터 1"까지 11가지 크기 조합이 있습니다. CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | O링 스트레이트 나사 수 커넥터: 분수 튜브를 O링 씰 스트레이트 수나사에 연결 |
| 부품 번호 | CPI 1-2 ZHBA5, A-LOK 1M2SC2 ~ CPI 16-16 ZHBA5, A-LOK 16M2SC16 |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| O링 | O링은 NBR 제품이 기본으로 공급되며, 플루오로카본 O링은 부품 번호 끝에 -VO를 붙여 지정(그 외 O링은 요청 시 공급 가능) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · 나사 크기 · O링 크기 | 1-2 ZHBA5 (1M2SC2): 튜브 1/16", 나사 크기 5/16-24, O링 크기 2-011 / 2-2 ZHBA5 (2M2SC2): 튜브 1/8", 나사 크기 5/16-24, O링 크기 2-011 / 3-3 ZHBA5 (3M2SC3): 튜브 3/16", 나사 크기 3/8-24, O링 크기 2-012 / 4-4 ZHBA5 (4M2SC4): 튜브 1/4", 나사 크기 7/16-20, O링 크기 2-111 / 5-5 ZHBA5 (5M2SC5): 튜브 5/16", 나사 크기 1/2-20, O링 크기 2-112 / 6-6 ZHBA5 (6M2SC6): 튜브 3/8", 나사 크기 9/16-18, O링 크기 2-113 / 8-8 ZHBA5 (8M2SC8): 튜브 1/2", 나사 크기 3/4-16, O링 크기 2-116 / 10-10 ZHBA5 (10M2SC10): 튜브 5/8", 나사 크기 7/8-14, O링 크기 2-212 / 12-12 ZHBA5 (12M2SC12): 튜브 3/4", 나사 크기 1-1/16-12, O링 크기 2-215 / 14-12 ZHBA5 (14M2SC12): 튜브 7/8", 나사 크기 1-1/16-12, O링 크기 2-215 / 16-16 ZHBA5 (16M2SC16): 튜브 1", 나사 크기 1-5/16-12, O링 크기 2-219 |
