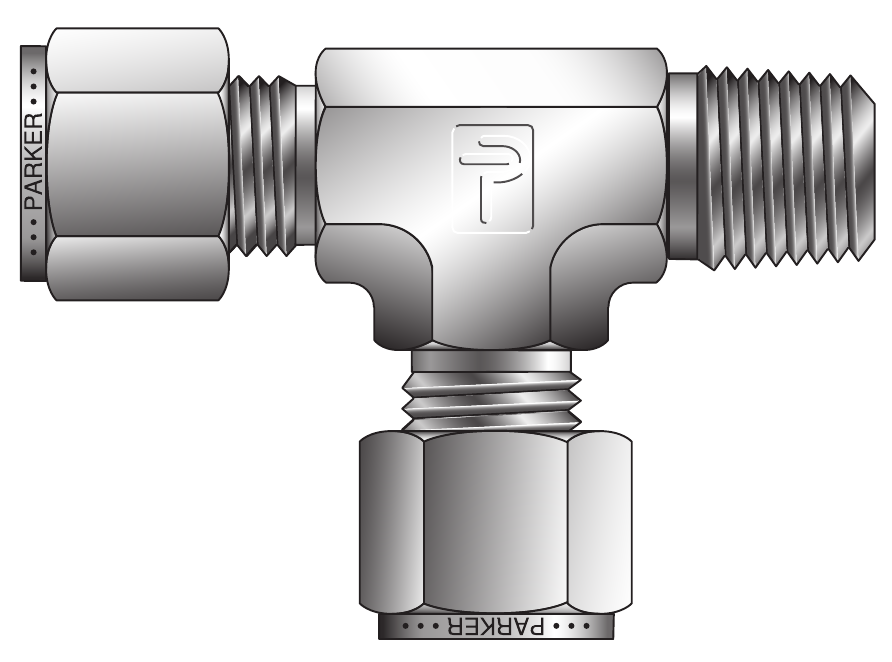

Parker CPI / A-LOK NPT Male Run Tee (RBZ / MRT)
Parker CPI·A-LOK NPT 수 런 티(RBZ / MRT)는 튜브 연결부 2곳과 NPT 수나사 연결부 1곳을 가진 티로, 수나사는 런의 한쪽 끝에 있는 형태입니다. 튜브 외경 1/8"부터 1"까지 16가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | NPT 수 런 티: 튜브 연결 2곳, NPT 수나사 1곳 |
| 부품 번호 | CPI 2-2-2 RBZ, A-LOK 2MRT2N ~ CPI 16-16-16 RBZ, A-LOK 16MRT16N |
| 나사 규격 | NPT |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8, 1/4" 나사 = 4) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 크기 순서 | 런의 양 끝(1·2)을 먼저, 이어서 브랜치(3) 순서로 적음: 3/8" 튜브와 1/4" 수나사의 수 런 티는 6-4-6 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · NPT 나사 크기 | 2-2-2 RBZ (2MRT2N): 튜브 1/8" x NPT 1/8" / 2-4-2 RBZ (2MRT4N): 튜브 1/8" x NPT 1/4" / 3-2-3 RBZ (3MRT2N): 튜브 3/16" x NPT 1/8" / 4-2-4 RBZ (4MRT2N): 튜브 1/4" x NPT 1/8" / 4-4-4 RBZ (4MRT4N): 튜브 1/4" x NPT 1/4" / 5-2-5 RBZ (5MRT2N): 튜브 5/16" x NPT 1/8" / 5-4-5 RBZ (5MRT4N): 튜브 5/16" x NPT 1/4" / 6-4-6 RBZ (6MRT4N): 튜브 3/8" x NPT 1/4" / 6-6-6 RBZ (6MRT6N): 튜브 3/8" x NPT 3/8" / 8-6-8 RBZ (8MRT6N): 튜브 1/2" x NPT 3/8" / 8-8-8 RBZ (8MRT8N): 튜브 1/2" x NPT 1/2" / 10-8-10 RBZ (10MRT8N): 튜브 5/8" x NPT 1/2" / 12-12-12 RBZ (12MRT12N): 튜브 3/4" x NPT 3/4" / 14-12-14 RBZ (14MRT12N): 튜브 7/8" x NPT 3/4" / 16-12-16 RBZ (16MRT12N): 튜브 1" x NPT 3/4" / 16-16-16 RBZ (16MRT16N): 튜브 1" x NPT 1" |
