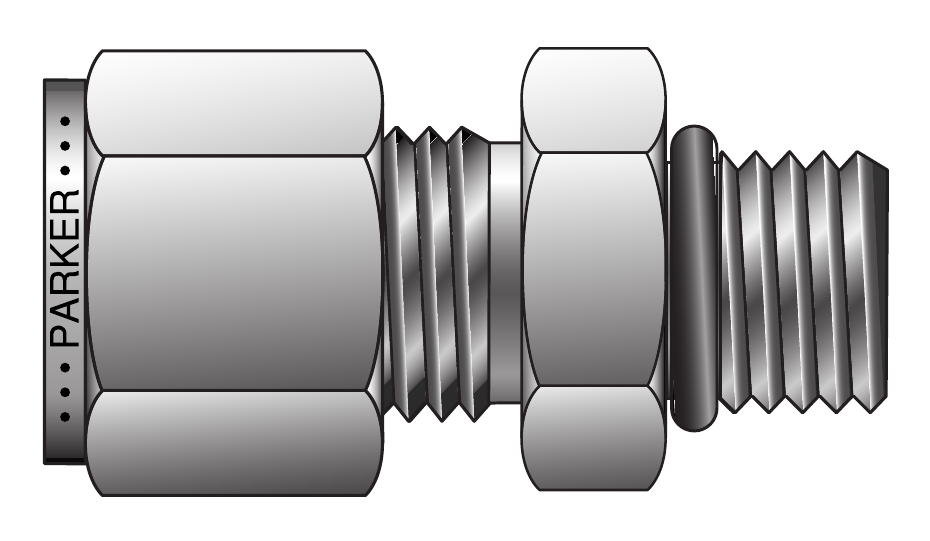

Parker CPI / A-LOK Male Connector to SAE Straight Thread (ZHBA / M1SC)
Parker CPI·A-LOK SAE 스트레이트 나사 수 커넥터(ZHBA / M1SC)는 분수(인치) 튜브를 SAE 스트레이트 나사 수나사에 연결하는 커넥터입니다. 튜브 외경 1/16"부터 2"까지 24가지 크기 조합이 있습니다. CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | SAE 스트레이트 나사 수 커넥터: 분수 튜브를 SAE 스트레이트 수나사에 연결 |
| 부품 번호 | CPI 1-2 ZHBA, A-LOK 1M1SC2 ~ CPI 32-32 ZHBA, A-LOK 32M1SC32 |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 적용 포트 | SAE J.1926/1 포트에 사용하며 MS-16142 포트에도 사용 가능 |
| 윤활 | 크기 20·24·32는 조립 전 추가 윤활이 필요함 |
| O링 | O링은 NBR 제품이 기본으로 공급되며, 플루오로카본 O링은 부품 번호 끝에 -VO를 붙여 지정(그 외 O링은 요청 시 공급 가능) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · 나사 크기 · O링 크기 | 1-2 ZHBA (1M1SC2): 튜브 1/16", 나사 크기 5/16-24, O링 크기 3-902 / 2-2 ZHBA (2M1SC2): 튜브 1/8", 나사 크기 5/16-24, O링 크기 3-902 / 2-6 ZHBA (2M1SC6): 튜브 1/8", 나사 크기 9/16-18, O링 크기 3-906 / 3-3 ZHBA (3M1SC3): 튜브 3/16", 나사 크기 3/8-24, O링 크기 3-903 / 4-4 ZHBA (4M1SC4): 튜브 1/4", 나사 크기 7/16-20, O링 크기 3-904 / 4-6 ZHBA (4M1SC6): 튜브 1/4", 나사 크기 9/16-18, O링 크기 3-906 / 4-8 ZHBA (4M1SC8): 튜브 1/4", 나사 크기 3/4-16, O링 크기 3-908 / 4-10 ZHBA (4M1SC10): 튜브 1/4", 나사 크기 7/8-14, O링 크기 3-910 / 5-5 ZHBA (5M1SC5): 튜브 5/16", 나사 크기 1/2-20, O링 크기 3-905 / 6-4 ZHBA (6M1SC4): 튜브 3/8", 나사 크기 7/16-20, O링 크기 3-904 / 6-6 ZHBA (6M1SC6): 튜브 3/8", 나사 크기 9/16-18, O링 크기 3-906 / 6-8 ZHBA (6M1SC8): 튜브 3/8", 나사 크기 3/4-16, O링 크기 3-908 / 6-10 ZHBA (6M1SC10): 튜브 3/8", 나사 크기 7/8-14, O링 크기 3-910 / 8-6 ZHBA (8M1SC6): 튜브 1/2", 나사 크기 9/16-18, O링 크기 3-906 / 8-8 ZHBA (8M1SC8): 튜브 1/2", 나사 크기 3/4-16, O링 크기 3-908 / 8-12 ZHBA (8M1SC12): 튜브 1/2", 나사 크기 1-1/16-12, O링 크기 3-912 / 10-10 ZHBA (10M1SC10): 튜브 5/8", 나사 크기 7/8-14, O링 크기 3-910 / 12-10 ZHBA (12M1SC10): 튜브 3/4", 나사 크기 7/8-14, O링 크기 3-910 / 12-12 ZHBA (12M1SC12): 튜브 3/4", 나사 크기 1-1/16-12, O링 크기 3-912 / 16-12 ZHBA (16M1SC12): 튜브 1", 나사 크기 1-1/16-12, O링 크기 3-912 / 16-16 ZHBA (16M1SC16): 튜브 1", 나사 크기 1-5/16-12, O링 크기 3-916 / 20-20 ZHBA (20M1SC20): 튜브 1-1/4", 나사 크기 1-5/8-12, O링 크기 3-920 / 24-24 ZHBA (24M1SC24): 튜브 1-1/2", 나사 크기 1-7/8-12, O링 크기 3-924 / 32-32 ZHBA (32M1SC32): 튜브 2", 나사 크기 2-1/2-12, O링 크기 3-932 |
