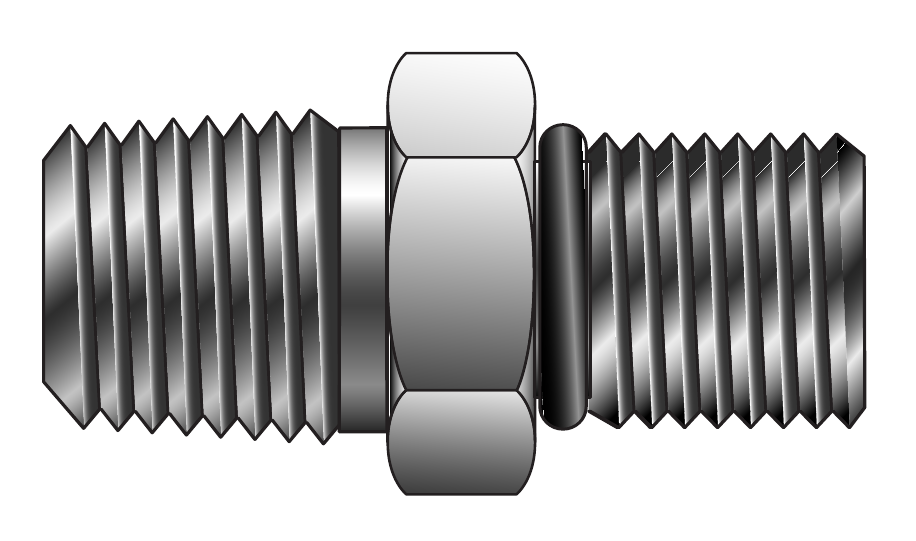

Parker CPI / A-LOK NPT Thread to SAE Straight Thread Adapter (FHOA)
Parker CPI·A-LOK NPT-SAE 스트레이트 나사 어댑터(FHOA)는 NPT 나사와 SAE 스트레이트 나사(O링 씰)를 연결하는 어댑터입니다. NPT 나사 크기 1/4"부터 1"까지 5가지 크기 조합이 있습니다.
| 형식 | NPT-SAE 스트레이트 나사 어댑터: NPT 나사와 SAE 스트레이트 나사 |
| 부품 번호 | CPI 4-4 FHOA, A-LOK 4-4 FHOA ~ CPI 16-16 FHOA, A-LOK 16-16 FHOA |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 적용 포트 | SAE J.1926/1 포트에 사용하며 MS-16142 포트에도 사용 가능 |
| O링 | O링은 NBR 제품이 기본으로 공급되며, 플루오로카본 O링은 부품 번호 끝에 -VO를 붙여 지정(그 외 O링은 요청 시 공급 가능) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 NPT 나사 크기 · 나사 크기 · O링 크기 | 4-4 FHOA (4-4 FHOA): NPT 나사 크기 1/4-18, 나사 크기 7/16-20, O링 크기 3-904 / 6-6 FHOA (6-6 FHOA): NPT 나사 크기 3/8-18, 나사 크기 9/16-18, O링 크기 3-906 / 8-8 FHOA (8-8 FHOA): NPT 나사 크기 1/2-14, 나사 크기 3/4-16, O링 크기 3-908 / 12-12 FHOA (12-12 FHOA): NPT 나사 크기 3/4-14, 나사 크기 1-1/16-12, O링 크기 3-912 / 16-16 FHOA (16-16 FHOA): NPT 나사 크기 1-11-1/2, 나사 크기 1-5/16-12, O링 크기 3-916 |
