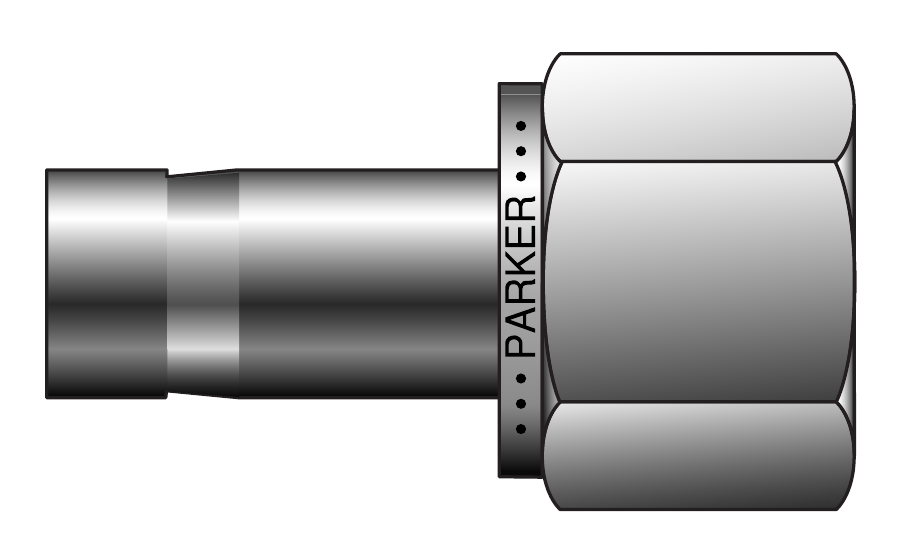

Parker CPI / A-LOK NPT Tube End Female Adapter (T2HG / FA)
Parker CPI·A-LOK NPT 튜브 엔드 암 어댑터(T2HG / FA)는 튜브 스터브 끝과 NPT 암나사를 가진 어댑터입니다. 튜브 외경 1/16"부터 2"까지 30가지 크기 조합이 있습니다.
| 형식 | NPT 튜브 엔드 암 어댑터: 튜브 스터브 끝과 NPT 암나사 |
| 부품 번호 | CPI 1-2 T2HG, A-LOK 1FA2N ~ CPI 32-32 T2HG, A-LOK 32FA32N |
| 나사 규격 | NPT |
| 부품 번호 크기 표기 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8, 1/4" 나사 = 4) |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 튜브 스터브 끝 조립 | 부품 번호에 -Z6를 추가하면 튜브 스터브 끝에 너트와 페룰을 조립해 공급 |
| 홈 가공 | 튜브 스터브는 기본으로 홈 가공되어 있음 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · NPT 나사 크기 | 1-2 T2HG (1FA2N): 튜브 1/16" x NPT 1/8" / 2-2 T2HG (2FA2N): 튜브 1/8" x NPT 1/8" / 2-4 T2HG (2FA4N): 튜브 1/8" x NPT 1/4" / 3-2 T2HG (3FA2N): 튜브 3/16" x NPT 1/8" / 3-4 T2HG (3FA4N): 튜브 3/16" x NPT 1/4" / 4-2 T2HG (4FA2N): 튜브 1/4" x NPT 1/8" / 4-4 T2HG (4FA4N): 튜브 1/4" x NPT 1/4" / 4-6 T2HG (4FA6N): 튜브 1/4" x NPT 3/8" / 4-8 T2HG (4FA8N): 튜브 1/4" x NPT 1/2" / 5-2 T2HG (5FA2N): 튜브 5/16" x NPT 1/8" / 5-4 T2HG (5FA4N): 튜브 5/16" x NPT 1/4" / 5-6 T2HG (5FA6N): 튜브 5/16" x NPT 3/8" / 6-2 T2HG (6FA2N): 튜브 3/8" x NPT 1/8" / 6-4 T2HG (6FA4N): 튜브 3/8" x NPT 1/4" / 6-6 T2HG (6FA6N): 튜브 3/8" x NPT 3/8" / 6-8 T2HG (6FA8N): 튜브 3/8" x NPT 1/2" / 8-4 T2HG (8FA4N): 튜브 1/2" x NPT 1/4" / 8-6 T2HG (8FA6N): 튜브 1/2" x NPT 3/8" / 8-8 T2HG (8FA8N): 튜브 1/2" x NPT 1/2" / 10-6 T2HG (10FA6N): 튜브 5/8" x NPT 3/8" / 10-8 T2HG (10FA8N): 튜브 5/8" x NPT 1/2" / 12-8 T2HG (12FA8N): 튜브 3/4" x NPT 1/2" / 12-12 T2HG (12FA12N): 튜브 3/4" x NPT 3/4" / 12-16 T2HG (12FA16N): 튜브 3/4" x NPT 1" / 14-12 T2HG (14FA12N): 튜브 7/8" x NPT 3/4" / 16-12 T2HG (16FA12N): 튜브 1" x NPT 3/4" / 16-16 T2HG (16FA16N): 튜브 1" x NPT 1" / 20-20 T2HG (20FA20N): 튜브 1-1/4" x NPT 1-1/4" / 24-24 T2HG (24FA24N): 튜브 1-1/2" x NPT 1-1/2" / 32-32 T2HG (32FA32N): 튜브 2" x NPT 2" |
