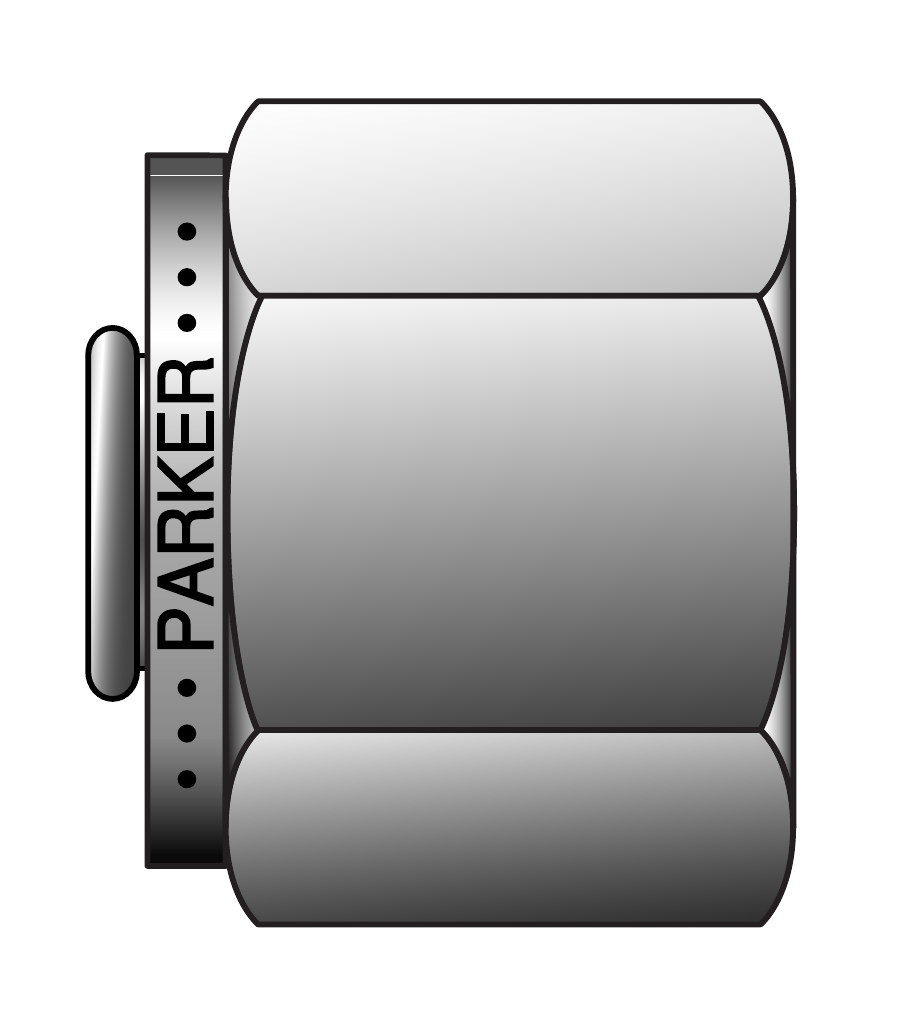

Parker CPI / A-LOK Plug (FNZ / BLP)
Parker CPI·A-LOK 플러그(FNZ / BLP)는 CPI·A-LOK 피팅의 열린 끝을 막는 플러그입니다. 크기는 1/16"부터 2"까지 14가지입니다.
| 형식 | 플러그: CPI·A-LOK 피팅의 열린 끝을 막음 |
| 부품 번호 | CPI 1 FNZ, A-LOK 1BLP1 ~ CPI 32 FNZ, A-LOK 32BLP32 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 조립 | 손으로 조인 위치에서 1/4회전만 더 렌치로 조임. 머시닝 가공 페룰과 락 링이 조립품에 포함됨 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · 나사 크기 | 1 FNZ (1BLP1): 튜브 1/16", 나사 크기 10-32 / 2 FNZ (2BLP2): 튜브 1/8", 나사 크기 5/16-20 / 3 FNZ (3BLP3): 튜브 3/16", 나사 크기 3/8-20 / 4 FNZ (4BLP4): 튜브 1/4", 나사 크기 7/16-20 / 5 FNZ (5BLP5): 튜브 5/16", 나사 크기 1/2-20 / 6 FNZ (6BLP6): 튜브 3/8", 나사 크기 9/16-20 / 8 FNZ (8BLP8): 튜브 1/2", 나사 크기 3/4-20 / 10 FNZ (10BLP10): 튜브 5/8", 나사 크기 7/8-20 / 12 FNZ (12BLP12): 튜브 3/4", 나사 크기 1-20 / 14 FNZ (14BLP14): 튜브 7/8", 나사 크기 1-1/8-20 / 16 FNZ (16BLP16): 튜브 1", 나사 크기 1-5/16-20 / 20 FNZ (20BLP20): 튜브 1-1/4", 나사 크기 1-5/8-20 / 24 FNZ (24BLP24): 튜브 1-1/2", 나사 크기 1-15/16-20 / 32 FNZ (32BLP32): 튜브 2", 나사 크기 2-5/8-20 |
