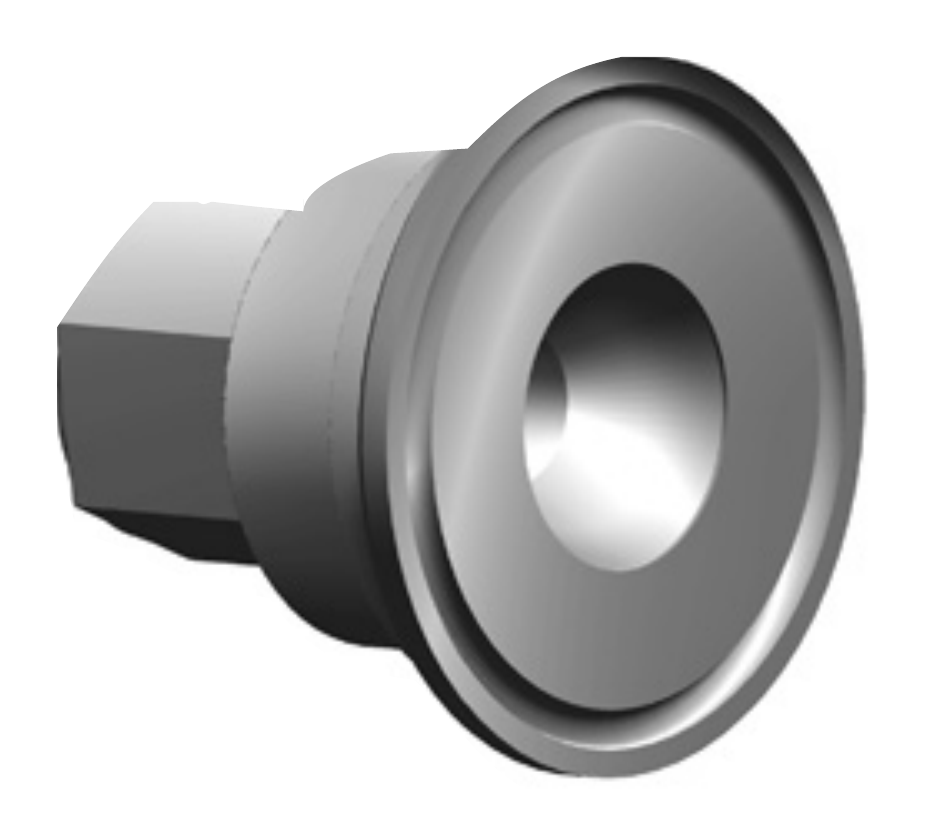

Parker CPI / A-LOK Sanitary Flange Fitting (ZHBS / ZHLS)
Parker CPI·A-LOK 새니터리 플랜지 피팅(ZHBS / ZHLS)은 분수(인치) 튜브를 새니터리 플랜지에 연결하는 피팅입니다. 튜브 외경 1/4"부터 1/2"까지 12가지 크기 조합이 있습니다.
| 형식 | 새니터리 플랜지 피팅: 분수 튜브를 새니터리 플랜지에 연결 |
| 부품 번호 | CPI 4-8 ZHBS, A-LOK 4-8 ZHLS-SS ~ CPI 8-24 ZHBS, A-LOK 8-24 ZHLS-SS |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 플랜지 크기 | 1/2", 3/4", 1", 1-1/2" |
| 튜브 연결부 크기 | 1/4", 3/8", 1/2" |
| 도금 | CPI 피팅은 은도금 사양을 지정하려면 부품 번호에 -C 옵션을 붙여 주문 |
| 열전대용 관통 사양 | 부품 번호에 4를 추가하면 A-LOK 피팅 끝이 관통된 열전대용 사양(예: 4-12 ZHLS-SS는 4-12 ZH4LS-SS로 변경되어 3/4" 새니터리 플랜지, 1/4" 관통 구멍) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · 새니터리 플랜지 크기 | 4-8 ZHBS (4-8 ZHLS-SS): 튜브 1/4", 새니터리 플랜지 크기 1/2" / 4-12 ZHBS (4-12 ZHLS-SS): 튜브 1/4", 새니터리 플랜지 크기 3/4" / 4-16 ZHBS (4-16 ZHLS-SS): 튜브 1/4", 새니터리 플랜지 크기 1" / 4-24 ZHBS (4-24 ZHLS-SS): 튜브 1/4", 새니터리 플랜지 크기 1-1/2" / 6-8 ZHBS (6-8 ZHLS-SS): 튜브 3/8", 새니터리 플랜지 크기 1/2" / 6-12 ZHBS (6-12 ZHLS-SS): 튜브 3/8", 새니터리 플랜지 크기 3/4" / 6-16 ZHBS (6-16 ZHLS-SS): 튜브 3/8", 새니터리 플랜지 크기 1" / 6-24 ZHBS (6-24 ZHLS-SS): 튜브 3/8", 새니터리 플랜지 크기 1-1/2" / 8-8 ZHBS (8-8 ZHLS-SS): 튜브 1/2", 새니터리 플랜지 크기 1/2" / 8-12 ZHBS (8-12 ZHLS-SS): 튜브 1/2", 새니터리 플랜지 크기 3/4" / 8-16 ZHBS (8-16 ZHLS-SS): 튜브 1/2", 새니터리 플랜지 크기 1" / 8-24 ZHBS (8-24 ZHLS-SS): 튜브 1/2", 새니터리 플랜지 크기 1-1/2" |
