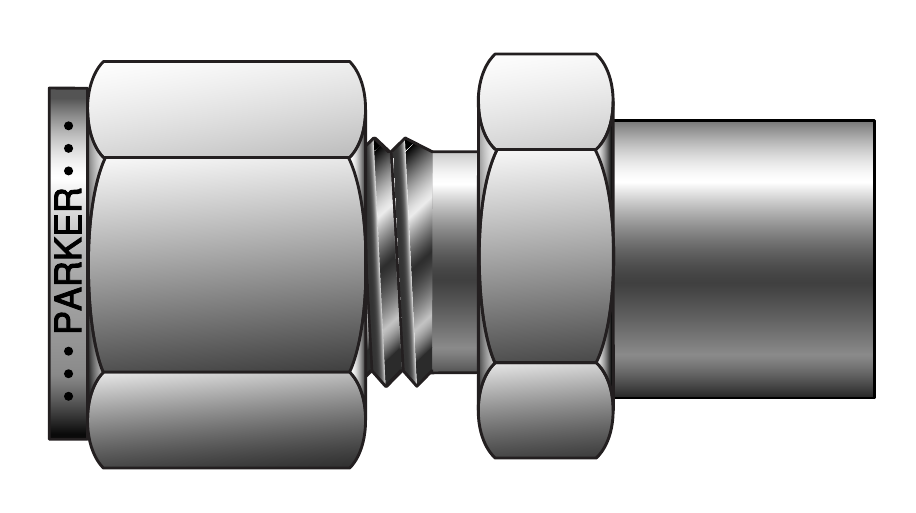

Parker CPI / A-LOK Socket Weld Connector (ZHBW / ZHLW)
Parker CPI·A-LOK 소켓 웰드 커넥터(ZHBW / ZHLW)는 CPI·A-LOK 튜브 연결부와 튜브 소켓 용접부를 가진 커넥터입니다. 튜브 외경 1/8"부터 1"까지 8가지 크기 조합이 있습니다. CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 소켓 웰드 커넥터: CPI·A-LOK 튜브 연결부와 튜브 소켓 용접부 |
| 부품 번호 | CPI 2-2 ZHBW, A-LOK 2-2 ZHLW ~ CPI 16-16 ZHBW, A-LOK 16-16 ZHLW |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 | 2-2 ZHBW (2-2 ZHLW): 튜브 1/8" / 3-3 ZHBW (3-3 ZHLW): 튜브 3/16" / 4-4 ZHBW (4-4 ZHLW): 튜브 1/4" / 6-6 ZHBW (6-6 ZHLW): 튜브 3/8" / 8-8 ZHBW (8-8 ZHLW): 튜브 1/2" / 10-10 ZHBW (10-10 ZHLW): 튜브 5/8" / 12-12 ZHBW (12-12 ZHLW): 튜브 3/4" / 16-16 ZHBW (16-16 ZHLW): 튜브 1" |
