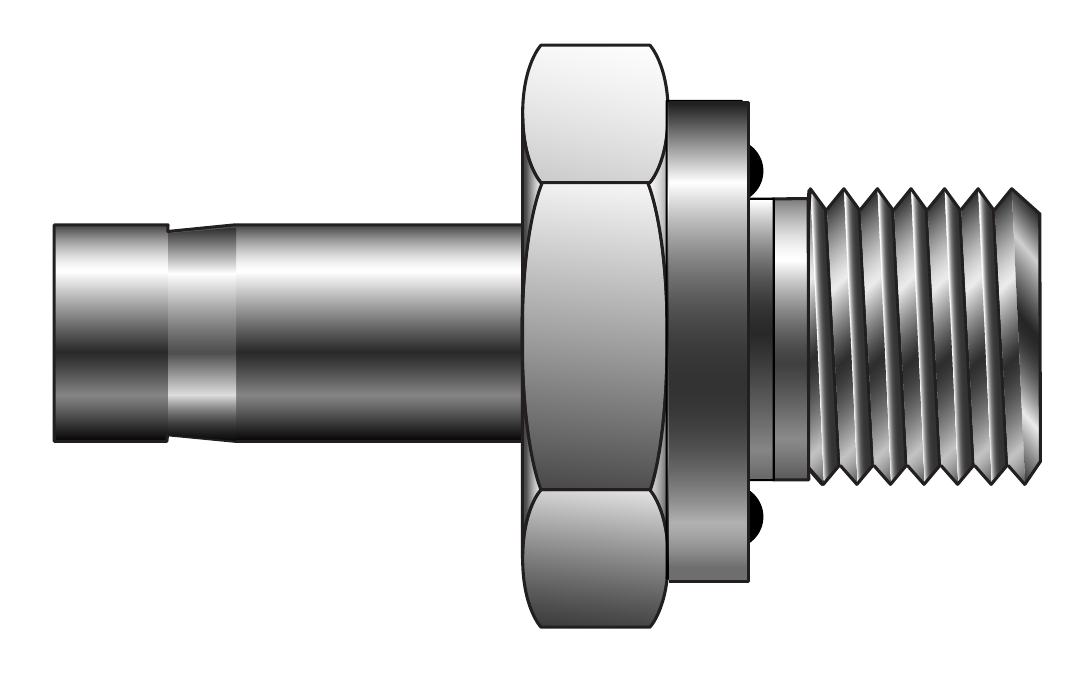

Parker CPI / A-LOK Tube End to O-Ring Straight Thread (T2HOA5 / M2TU)
Parker CPI·A-LOK 튜브 엔드 O링 스트레이트 나사 어댑터(T2HOA5 / M2TU)는 튜브 스터브 끝과 O링 씰 스트레이트 수나사를 가진 어댑터입니다. 튜브 외경 1/8"부터 1"까지 9가지 크기 조합이 있습니다.
| 형식 | 튜브 엔드 O링 스트레이트 나사 어댑터: 튜브 스터브 끝과 O링 씰 스트레이트 수나사 |
| 부품 번호 | CPI 2-2 T2HOA5, A-LOK 2M2TU2 ~ CPI 16-16 T2HOA5, A-LOK 16M2TU16 |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 튜브 스터브 끝 조립 | 부품 번호에 -Z6를 추가하면 튜브 스터브 끝에 너트와 페룰을 조립해 공급 |
| O링 | O링은 NBR 제품이 기본으로 공급되며, 플루오로카본 O링은 부품 번호 끝에 -VO를 붙여 지정(그 외 O링은 요청 시 공급 가능) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 · 나사 크기 · O링 크기 | 2-2 T2HOA5 (2M2TU2): 튜브 1/8", 나사 크기 5/16-24, O링 크기 2-011 / 3-3 T2HOA5 (3M2TU3): 튜브 3/16", 나사 크기 3/8-24, O링 크기 2-012 / 4-4 T2HOA5 (4M2TU4): 튜브 1/4", 나사 크기 7/16-20, O링 크기 2-111 / 5-5 T2HOA5 (5M2TU5): 튜브 5/16", 나사 크기 1/2-20, O링 크기 2-112 / 6-6 T2HOA5 (6M2TU6): 튜브 3/8", 나사 크기 9/16-18, O링 크기 2-113 / 8-8 T2HOA5 (8M2TU8): 튜브 1/2", 나사 크기 3/4-16, O링 크기 2-116 / 10-10 T2HOA5 (10M2TU10): 튜브 5/8", 나사 크기 7/8-14, O링 크기 2-212 / 12-12 T2HOA5 (12M2TU12): 튜브 3/4", 나사 크기 1-1/16-12, O링 크기 2-215 / 16-16 T2HOA5 (16M2TU16): 튜브 1", 나사 크기 1-5/16-12, O링 크기 2-219 |
