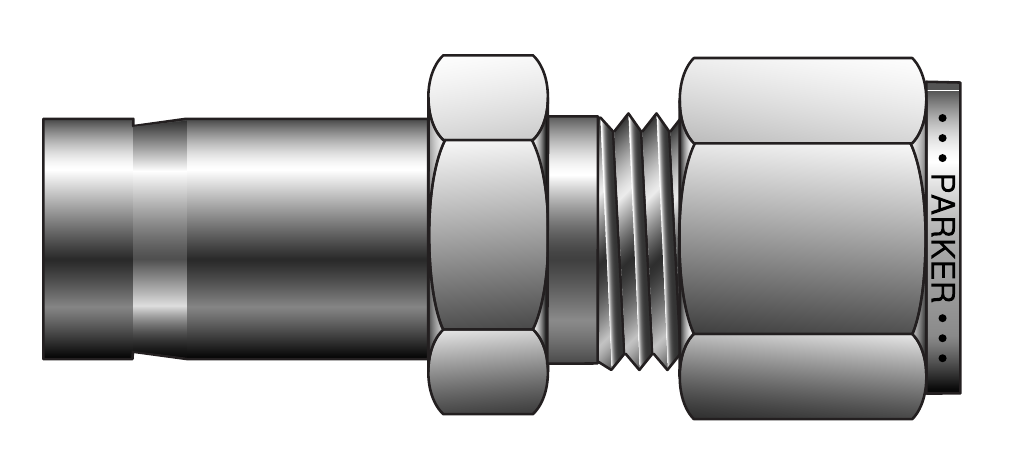

Parker CPI / A-LOK Tube End Reducer (TRBZ / TUR)
Parker CPI·A-LOK 튜브 엔드 리듀서(TRBZ / TUR)는 터닝 가공 끝(T1)과 머시닝 가공 끝(T2)의 튜브 외경을 각각 지정하는 튜브 엔드 리듀서입니다. 튜브 외경 1/16"부터 2"까지 39가지 크기 조합이 있습니다.
| 형식 | 튜브 엔드 리듀서: 터닝 끝(T1)과 머시닝 끝(T2) |
| 부품 번호 | CPI 2-1 TRBZ, A-LOK 2TUR1 ~ CPI 32-24 TRBZ, A-LOK 32TUR24 |
| 부품 번호 크기 표기 | 부품 번호의 튜브 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 튜브 스터브 끝 조립 | 부품 번호에 -Z6를 추가하면 튜브 스터브 끝에 너트와 페룰을 조립해 공급 |
| 홈 가공 | 크기 1·2·3은 홈 가공이 필요 없고, 크기 4 이상의 튜브 스터브는 기본으로 홈 가공되어 있음 |
| 윤활 | 크기 20·24는 조립 전 추가 윤활이 필요함 |
| 1인치 초과 튜브 스터브 | 1인치를 넘는 튜브 스터브는 너트와 페룰이 조립된 상태로 공급(-Z6 사양) |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 T1 튜브 외경 · T2 튜브 외경 | 2-1 TRBZ (2TUR1): T1 튜브 외경 1/8", T2 튜브 외경 1/16" / 3-1 TRBZ (3TUR1): T1 튜브 외경 3/16", T2 튜브 외경 1/16" / 4-1 TRBZ (4TUR1): T1 튜브 외경 1/4", T2 튜브 외경 1/16" / 1-2 TRBZ (1TUR2): T1 튜브 외경 1/16", T2 튜브 외경 1/8" / 2-2 TRBZ (2TUR2): T1 튜브 외경 1/8", T2 튜브 외경 1/8" / 3-2 TRBZ (3TUR2): T1 튜브 외경 3/16", T2 튜브 외경 1/8" / 4-2 TRBZ (4TUR2): T1 튜브 외경 1/4", T2 튜브 외경 1/8" / 6-2 TRBZ (6TUR2): T1 튜브 외경 3/8", T2 튜브 외경 1/8" / 8-2 TRBZ (8TUR2): T1 튜브 외경 1/2", T2 튜브 외경 1/8" / 2-3 TRBZ (2TUR3): T1 튜브 외경 1/8", T2 튜브 외경 3/16" / 4-3 TRBZ (4TUR3): T1 튜브 외경 1/4", T2 튜브 외경 3/16" / 2-4 TRBZ (2TUR4): T1 튜브 외경 1/8", T2 튜브 외경 1/4" / 3-4 TRBZ (3TUR4): T1 튜브 외경 3/16", T2 튜브 외경 1/4" / 4-4 TRBZ (4TUR4): T1 튜브 외경 1/4", T2 튜브 외경 1/4" / 5-4 TRBZ (5TUR4): T1 튜브 외경 5/16", T2 튜브 외경 1/4" / 6-4 TRBZ (6TUR4): T1 튜브 외경 3/8", T2 튜브 외경 1/4" / 8-4 TRBZ (8TUR4): T1 튜브 외경 1/2", T2 튜브 외경 1/4" / 10-4 TRBZ (10TUR4): T1 튜브 외경 5/8", T2 튜브 외경 1/4" / 12-4 TRBZ (12TUR4): T1 튜브 외경 3/4", T2 튜브 외경 1/4" / 6-5 TRBZ (6TUR5): T1 튜브 외경 3/8", T2 튜브 외경 5/16" / 8-5 TRBZ (8TUR5): T1 튜브 외경 1/2", T2 튜브 외경 5/16" / 4-6 TRBZ (4TUR6): T1 튜브 외경 1/4", T2 튜브 외경 3/8" / 6-6 TRBZ (6TUR6): T1 튜브 외경 3/8", T2 튜브 외경 3/8" / 8-6 TRBZ (8TUR6): T1 튜브 외경 1/2", T2 튜브 외경 3/8" / 10-6 TRBZ (10TUR6): T1 튜브 외경 5/8", T2 튜브 외경 3/8" / 12-6 TRBZ (12TUR6): T1 튜브 외경 3/4", T2 튜브 외경 3/8" / 4-8 TRBZ (4TUR8): T1 튜브 외경 1/4", T2 튜브 외경 1/2" / 6-8 TRBZ (6TUR8): T1 튜브 외경 3/8", T2 튜브 외경 1/2" / 10-8 TRBZ (10TUR8): T1 튜브 외경 5/8", T2 튜브 외경 1/2" / 12-8 TRBZ (12TUR8): T1 튜브 외경 3/4", T2 튜브 외경 1/2" / 16-8 TRBZ (16TUR8): T1 튜브 외경 1", T2 튜브 외경 1/2" / 12-10 TRBZ (12TUR10): T1 튜브 외경 3/4", T2 튜브 외경 5/8" / 14-10 TRBZ (14TUR10): T1 튜브 외경 7/8", T2 튜브 외경 5/8" / 16-10 TRBZ (16TUR10): T1 튜브 외경 1", T2 튜브 외경 5/8" / 8-12 TRBZ (8TUR12): T1 튜브 외경 1/2", T2 튜브 외경 3/4" / 16-12 TRBZ (16TUR12): T1 튜브 외경 1", T2 튜브 외경 3/4" / 24-16 TRBZ (24TUR16): T1 튜브 외경 1-1/2", T2 튜브 외경 1" / 24-20 TRBZ (24TUR20): T1 튜브 외경 1-1/2", T2 튜브 외경 1-1/4" / 32-24 TRBZ (32TUR24): T1 튜브 외경 2", T2 튜브 외경 1-1/2" |
