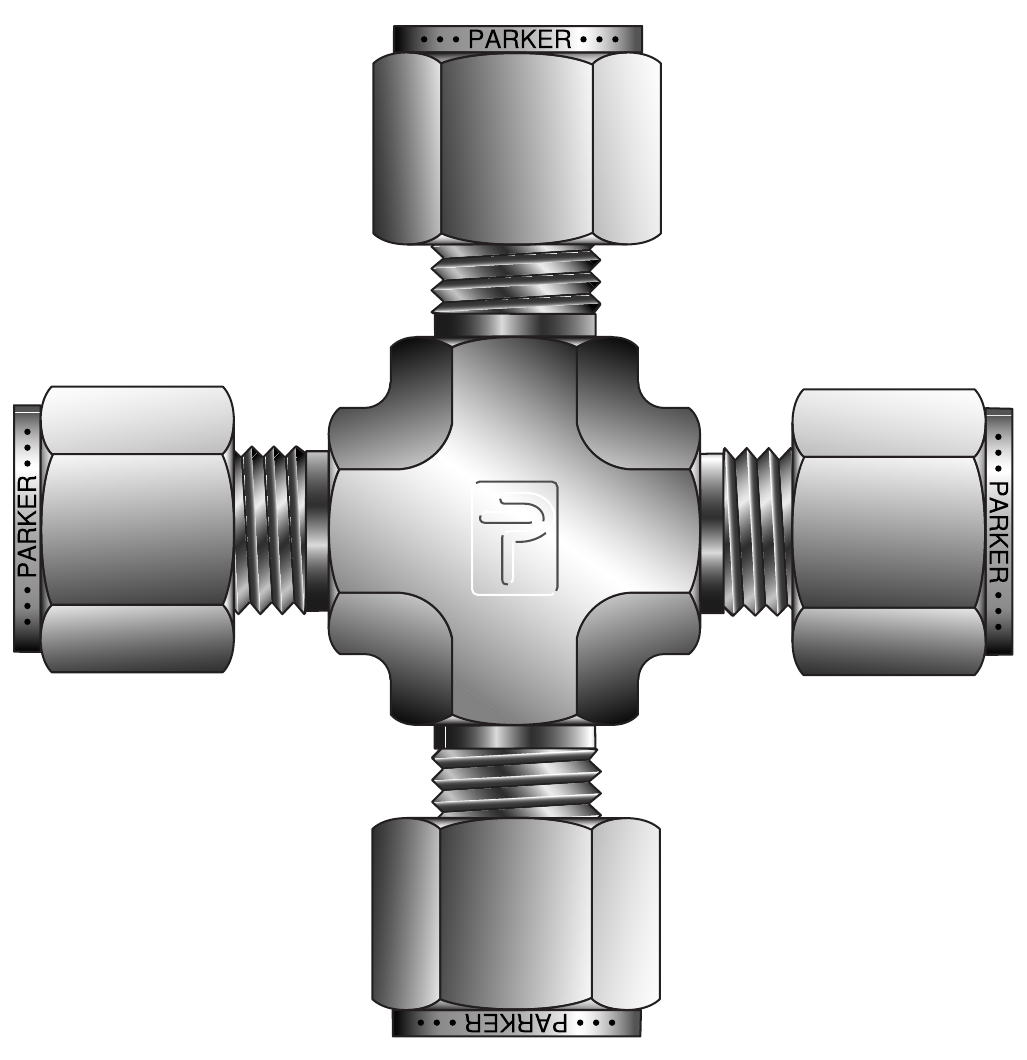

Parker CPI / A-LOK Union Cross (KBZ / ECR)
Parker CPI·A-LOK 유니언 크로스(KBZ / ECR)는 같은 외경의 분수(인치) 튜브 네 개를 십자로 잇는 유니언 크로스입니다. 튜브 외경 1/8"부터 1"까지 10가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 유니언 크로스: 같은 외경의 튜브 네 개를 십자로 연결 |
| 부품 번호 | CPI 2 KBZ, A-LOK 2ECR2 ~ CPI 16 KBZ, A-LOK 16ECR16 |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 | 2 KBZ (2ECR2): 튜브 외경 1/8" / 3 KBZ (3ECR3): 튜브 외경 3/16" / 4 KBZ (4ECR4): 튜브 외경 1/4" / 5 KBZ (5ECR5): 튜브 외경 5/16" / 6 KBZ (6ECR6): 튜브 외경 3/8" / 8 KBZ (8ECR8): 튜브 외경 1/2" / 10 KBZ (10ECR10): 튜브 외경 5/8" / 12 KBZ (12ECR12): 튜브 외경 3/4" / 14 KBZ (14ECR14): 튜브 외경 7/8" / 16 KBZ (16ECR16): 튜브 외경 1" |
