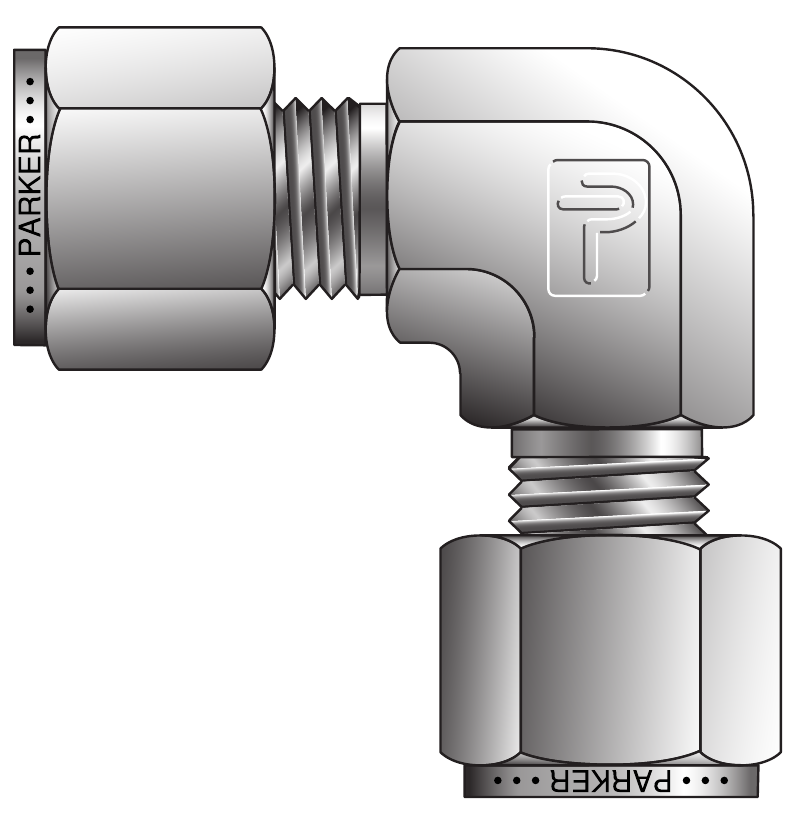

Parker CPI / A-LOK Union Elbow (EBZ / EE)
Parker CPI·A-LOK 유니언 엘보(EBZ / EE)는 같은 외경의 분수(인치) 튜브 두 개를 직각으로 잇는 엘보입니다. 튜브 외경 1/16"부터 2"까지 14가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 유니언 엘보: 같은 외경의 튜브 두 개를 직각으로 연결 |
| 부품 번호 | CPI 1-1 EBZ, A-LOK 1EE1 ~ CPI 32-32 EBZ, A-LOK 32EE32 |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 | 1-1 EBZ (1EE1): 튜브 외경 1/16" / 2-2 EBZ (2EE2): 튜브 외경 1/8" / 3-3 EBZ (3EE3): 튜브 외경 3/16" / 4-4 EBZ (4EE4): 튜브 외경 1/4" / 5-5 EBZ (5EE5): 튜브 외경 5/16" / 6-6 EBZ (6EE6): 튜브 외경 3/8" / 8-8 EBZ (8EE8): 튜브 외경 1/2" / 10-10 EBZ (10EE10): 튜브 외경 5/8" / 12-12 EBZ (12EE12): 튜브 외경 3/4" / 14-14 EBZ (14EE14): 튜브 외경 7/8" / 16-16 EBZ (16EE16): 튜브 외경 1" / 20-20 EBZ (20EE20): 튜브 외경 1-1/4" / 24-24 EBZ (24EE24): 튜브 외경 1-1/2" / 32-32 EBZ (32EE32): 튜브 외경 2" |
