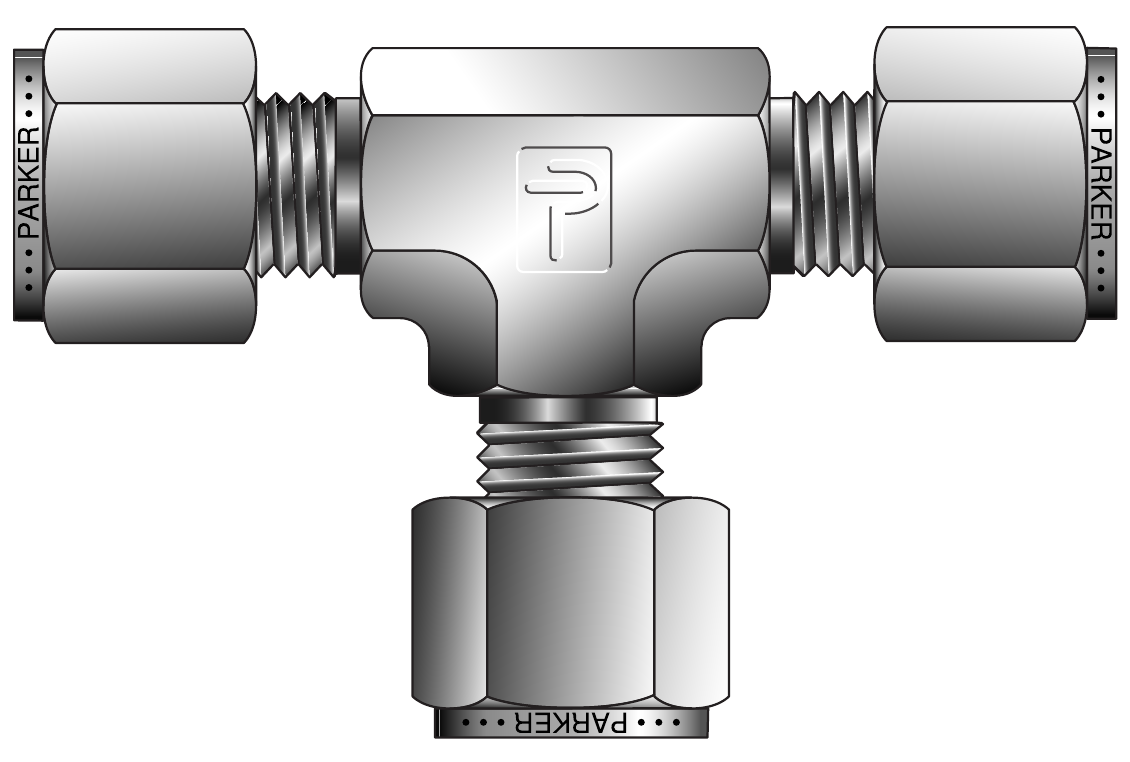

Parker CPI / A-LOK Union Tee (JBZ / ET)
Parker CPI·A-LOK 유니언 티(JBZ / ET)는 같은 외경의 분수(인치) 튜브 세 개를 T자로 잇는 유니언 티입니다. 튜브 외경 1/16"부터 2"까지 14가지 크기 조합이 있고, CPI는 단일 페룰, A-LOK은 이중 페룰 방식입니다.
| 형식 | 유니언 티: 같은 외경의 튜브 세 개를 T자로 연결 |
| 부품 번호 | CPI 1-1-1 JBZ, A-LOK 1ET1 ~ CPI 32-32-32 JBZ, A-LOK 32ET32 |
| 부품 번호 크기 숫자 | 부품 번호의 크기 숫자는 1/16인치 단위 (예: 1/2" 튜브 = 8) |
| 연결 방식 | CPI: 단일 페룰 / A-LOK: 이중 페룰 |
| 재질 | 표준 재질은 316 스테인리스강(열 코드 추적 가능) / 그 외 재질: 강, 황동, 알루미늄, 니켈-구리, 하스텔로이 C, Alloy 600, 티타늄, 6Mo, Incoloy 625·825 |
| 재질 기호 | 부품 번호 끝에 하이픈과 재질 기호를 붙여 지정: B 황동 / SS 또는 316 = 316 스테인리스강 / S 강 / A 알루미늄 / M Alloy 400 / HC 하스텔로이 C-276 / IN Alloy 600 / SS20 Carpenter 20 / 6MO 6Mo / 625 / 825 / T 티타늄 |
| 참고 | 크기 20·24·32는 조립 전 추가 윤활이 필요함 |
| 크기 (인치): CPI 부품 번호 (A-LOK 부품 번호)별 튜브 외경 | 1-1-1 JBZ (1ET1): 튜브 외경 1/16" / 2-2-2 JBZ (2ET2): 튜브 외경 1/8" / 3-3-3 JBZ (3ET3): 튜브 외경 3/16" / 4-4-4 JBZ (4ET4): 튜브 외경 1/4" / 5-5-5 JBZ (5ET5): 튜브 외경 5/16" / 6-6-6 JBZ (6ET6): 튜브 외경 3/8" / 8-8-8 JBZ (8ET8): 튜브 외경 1/2" / 10-10-10 JBZ (10ET10): 튜브 외경 5/8" / 12-12-12 JBZ (12ET12): 튜브 외경 3/4" / 14-14-14 JBZ (14ET14): 튜브 외경 7/8" / 16-16-16 JBZ (16ET16): 튜브 외경 1" / 20-20-20 JBZ (20ET20): 튜브 외경 1-1/4" / 24-24-24 JBZ (24ET24): 튜브 외경 1-1/2" / 32-32-32 JBZ (32ET32): 튜브 외경 2" |
