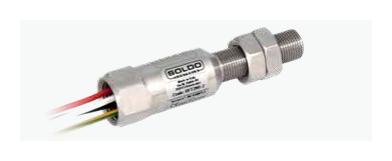

Rotork Soldo BM / TB Proximity Bolt Switch
Rotork Soldo BM·TB는 Ex d 또는 Ex ia 방폭 방식을 쓰는 위험 장소용 근접 볼트 스위치입니다. 직선 행정 밸브와 일반 용도에 맞게 만들었고, TB는 접속함이 일체로 붙은 형식입니다.
| 모델 구분 | BM: 근접 볼트 스위치 / TB: 접속함 일체형 근접 볼트 스위치 |
| 재질 | BM: AISI 316 스테인리스강 / TB: 316 스테인리스강, 접속함은 스테인리스강 또는 알루미늄 |
| 스위치 종류 (주문 코드) | C4: 자기 SPDT 밀폐형 스위치 (Ex ia 대응) / N1: 자기 근접 SPDT 밀폐형, 은도금 스냅 액션 접점 |
| 감지 방식 | 자기 또는 철 감지 |
| 플라잉 리드 | BM: 표준 길이 450 mm |
| 스위칭 주파수 | BMN1: 최대 30 Hz / BMC4: 최대 100 Hz |
| 보호 등급 | BM: IP66 / IP68 / TB: IP67 / 요청 시 NEMA 4·4X |
| 수중 사양 | 요청 시 공급, 300 bar까지 시험 / 수중용 케이블과 커넥터 선택 가능 |
| 사용 온도 | -40 ~ +80 °C (-40 ~ +176 °F) |
| 방폭 인증 | ATEX, EAC: Ex II 2GD Ex d IIC T6/T5/T4 Gb, Ex tb IIIC T80°C/T95°C/T115°C Db / ATEX, IECEx (BM 스위치만 해당): Ex II 1GD Exia IIC T4 Ga Exia IIIC T135°C Da, Ta = -40 °C ≤ Ta ≤ 90 °C |
| UL 인증 (BMC4만 해당) | Class I, Division 1 and 2, Groups A, B, C and D / Class II, Division 1 Groups E, F and G / Class II Division 2, Groups F and G |
| 안전 무결성 수준 (SIL) | 요청 시 SIL 3까지 승인 |
