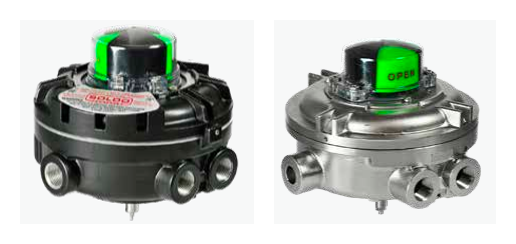

Rotork Soldo SY / SW Heavy Duty Explosionproof Limit Switch Box
Rotork Soldo SY·SW는 육상과 해상의 석유·가스, 석유화학 산업에 쓰는 중부하용 방폭 리미트 스위치 박스입니다. SY는 구리 성분 없는 알루미늄, SW는 316 스테인리스강 하우징이며 케이블 입구를 최대 4개까지 둘 수 있습니다.
| 모델 구분 | SY: 구리 성분 없는 알루미늄 본체와 커버 / SW: 316 스테인리스강 하우징 (전해 연마 마감) |
| 케이블 입구 | 최대 4개: 2개 (1/2" NPT, M20 × 1.5, 3/4" NPT) 또는 4개 (1/2" NPT, 3/4" NPT) |
| 스위치 종류 (주문 코드) | 01: 전기기계식 SPDT 은접점 / 03: 전기기계식 SPDT 금접점 / 1F: 전기기계식 DPDT 은접점 / 06: 전기기계식 SPDT 금접점 / C4: 자기 리드 SPDT 밀폐형 / C8: 자기 리드 DPDT 밀폐형 / N1: 자기 근접 SPDT 은접점 밀폐형 / N3: 자기 근접 SPDT 금접점 밀폐형 / N4: 자기 근접 DPDT 은접점 밀폐형 / 32: 유도형 근접 NBN4-12GM40-Z0 2선식 / 73: 유도형 근접 NBB2-V3-E2 PNP NO / 75: 유도형 근접 IS5026 2선식 NO/NC / 70: 유도형 NAMUR 근접 NJ2-V3-N 2선식 / 62: 유도형 NAMUR 근접 SJ 3,5 SN 2선식 8 V DC / T0: 4-20 mA 아날로그 위치 전송기 / T1: 4-20 mA 아날로그 위치 전송기 + 전기기계식 SPDT 은접점 스위치 / T4: 4-20 mA 아날로그 위치 전송기 + 자기 리드 SPDT 스위치 / H0: 4-20 mA HART 위치 전송기 / H4: 4-20 mA HART 위치 전송기 + 자기 리드 SPDT 스위치 / P0: 부분 행정 시험(Partial Stroke Test) 기능, 원격 또는 현장 자석 키로 작동 |
| 위치 표시기 | 3D 플라스틱 표시기 (적색과 녹색) / 3위치 표시기 (L 포트, T 포트 180도, T 포트 180도 폐쇄 중립) / 3D 스테인리스강 표시기 |
| 보호 등급 | IP66 / IP68 (10 m, 48시간) / 요청 시 NEMA 4·4X |
| 사용 온도 | 표준 -40 ~ +80 °C (-40 ~ +176 °F) (유도형 스위치 32, 70, 73, 75는 스위치별 범위가 다름) / 요청 시 -60 ~ +105 °C (-76 ~ +221 °F) |
| 방폭 인증 | ATEX, IECEx, EAC, CCOE, INMETRO, NEPSI: Ex II 2GD Ex db IIC T4/T5/T6 Gb, Ex tb IIIC T140/T110/T110°C Db / Ta: -60 °C ≤ Ta ≤ 105 °C / 80 °C / 60 °C |
| UL 인증 | Class I Division 1 Groups B,C,D Division 2 Groups A, B, C, D / Class II Division 1 Groups E,F,G Division 2 Groups F, G |
| 안전 무결성 수준 (SIL) | TÜV 인증, 최대 SIL 3 |
| 승인 옵션 (주문 코드) | X: ATEX, IECEx 인증 / G: 러시아 시장용 EAC 인증 / I: 브라질 시장용 INMETRO 인증 / N: 중국 시장용 NEPSI 인증 / J: 인도 시장용 CCOE 인증 / U: UL 인증 / W: 방수형 |
| 주요 특징 | 트윈 샤프트 설계 / 금속 자체 윤활 부시 / 넓은 내부 공간으로 배선이 편함 / 위치 전송기 보드 선택 가능 / 다양한 표시기 옵션 / 극한의 저온 환경에 적합 |
