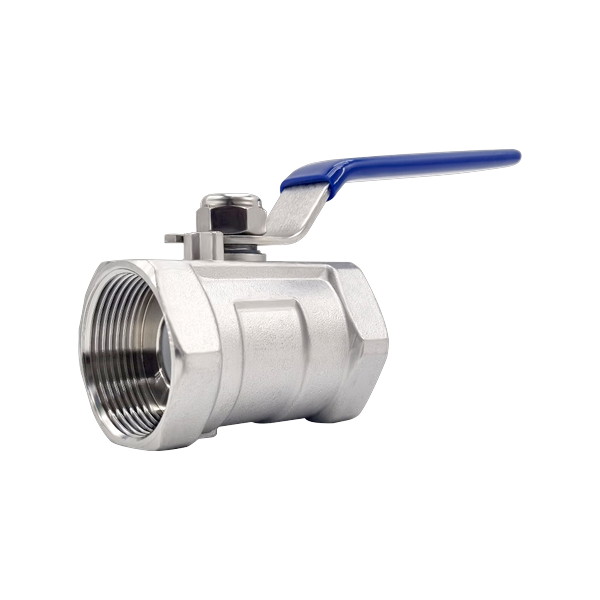

1PC 볼밸브 BSPT (SUS304, 수동)

1PC Ball Valve BSPT (SUS304, Manual)

모델명: PMV-01

PMV-01은 SUS304 정밀 주조 본체에 1PC(단일 바디) 구조와 BSPT 나사 연결, PTFE 시트, 수동 핸들을 적용한 볼밸브입니다. 화학·플랜트·상하수도·건설 분야의 소구경 수동 차단 라인에 폭넓게 사용되는 표준 볼밸브 사양입니다.

특징

• COMPACT한 설계로 협소한 공간 등에 설치 용이
• 내부 유분기 제거 (CLEAN AND OIL FREE) 가능
• API598에 따른 리크 테스트
• 고객 니즈에 맞는 맞춤 생산 가능

사양

자주 묻는 질문

1PC와 2PC·3PC 볼밸브는 어떻게 구분해 사용하나요?

1PC는 본체가 한 덩어리로 주조되어 결합부가 없고 가격이 저렴하며 누설 포인트가 최소화됩니다. 정비 시 시트·볼 교체가 불가능해 전체 교체 방식으로 사용됩니다. 2PC·3PC는 본체 분할이 가능해 정비 편의성이 높습니다. 단가가 중요하고 정비 주기가 긴 일반 소구경 라인은 1PC, 정비 빈도가 높은 라인은 2PC·3PC를 선택하시면 됩니다.

BSPT 연결을 PT·NPT 라인에 그대로 사용해도 되나요?

BSPT(영국식 테이퍼, 55도)와 PT(JIS 테이퍼, 55도)는 나사산 각도가 동일하여 실링 테이프 사용 시 호환이 일반적입니다. NPT(미국식, 60도)는 산 각도가 달라 직접 체결 시 누설 위험이 있으므로, NPT 라인에는 어댑터 또는 NPT 사양 별주 제품을 적용하시기 바랍니다.

PTFE 시트의 작동 온도 범위는 어떻게 되나요?

표준 PTFE 시트는 일반적으로 약 -20~200℃ 범위에서 사용이 가능합니다. 그 이상의 고온이나 극저온 환경에는 RTFE·PEEK·메탈 시트 등 다른 시트 재질 검토가 필요하므로, 사용 온도와 차압 조건을 알려주시면 적정 사양을 함께 검토해 드립니다.

맞춤 사양 생산도 가능한가요?

PMV-01은 표준 재질·연결 방식 외에도 고객 요구에 따라 내부 유분기 제거(CLEAN AND OIL FREE), 특수 시트 재질, 다른 국제 규격 나사산 등 맞춤 사양으로 생산이 가능합니다. 사용 조건과 요구 사양을 알려주시면 대응 가능 여부를 안내드립니다.
