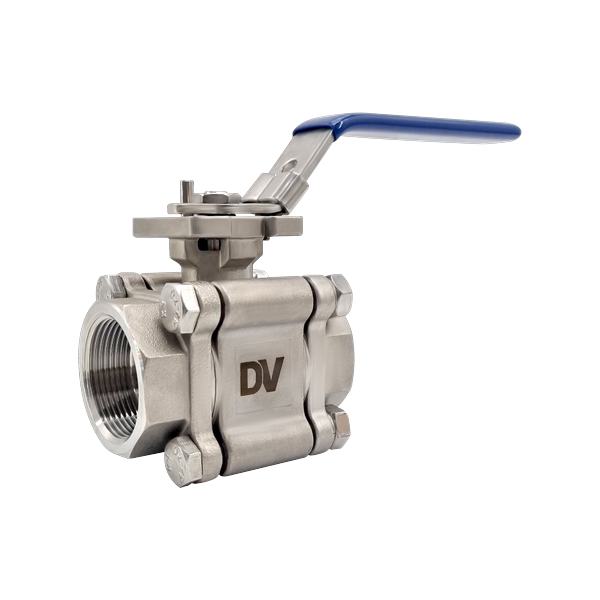

3PC 볼밸브 BSPT (SUS316, 수동, 2000PSI)

3PC Ball Valve BSPT (SUS316, Manual, 2000PSI)

모델명: PMV-09(HD)

PMV-09(HD)는 SUS316 정밀 주조 본체에 PTFE 시트와 3PC 바디 구조를 적용한 수동 볼밸브입니다. 2000PSI 고압 등급을 지원하며, ISO5211 직결 마운팅 패드와 특허 풀림 방지 장치를 기본 사양으로 하여 화학·플랜트·상하수도·건설 분야의 고압 차단 라인에 사용됩니다.

특징

• COMPACT한 설계로 협소한 공간 등에 설치 용이
• 3PC 구조로 설치 및 유지보수에 용이
• 고객 니즈에 맞는 맞춤 생산 가능
• API598에 따른 리크테스트 추가
• 국내 최초 ISO5211 DIRECT MOUNTING PAD (PART-TURN ACTUATOR ATTACHMENTS)
• 별도의 브라켓 또는 부품 필요 없이 구동기와 직접 결합 가능
• 특허받은 풀림 방지 장치

사양

자주 묻는 질문

2PC 볼밸브와 3PC 볼밸브는 어떤 기준으로 구분해 사용하나요?

2PC는 부품 수가 적어 누설 포인트가 줄고 가격 면에서 유리하며, 정비 주기가 길고 일반 제어 용도인 라인에 적합합니다. 3PC는 중앙 본체와 양쪽 캡을 분리할 수 있어 배관을 해체하지 않고 시트·볼 정비가 가능합니다. 정비 빈도가 높거나, 분해 없이 장기 운용해야 하는 고압 라인에는 3PC 선택이 일반적입니다.

2000PSI 사양은 어떤 라인에서 필요한가요?

국내 산업용수·공정 라인의 대부분은 10K(1.0MPa, 약 145PSI) 또는 20K(290PSI) 등급에서 운용되지만, 고압 증기 라인, 고층 건물의 압송 라인, 고압 수처리 라인 등에서는 2000PSI(약 138bar) 수준의 고압 사양이 요구됩니다. 운전 최대 압력과 서지 압력을 알려주시면 적합한 등급을 안내드립니다.

특허받은 풀림 방지 장치는 어떤 원리로 작동하나요?

볼밸브 스템과 핸들 체결부는 반복 개폐 조작과 진동으로 시간이 지나면서 풀림이 발생할 수 있습니다. 풀림 방지 장치는 핸들을 별도의 잠금 구조로 고정하여 이러한 풀림을 억제하며, 의도치 않은 오조작 방지 역할도 함께 수행합니다. 현장 안전 관리가 엄격한 라인에서 선호되는 기능입니다.

PTFE 시트의 작동 온도 범위는 어떻게 되나요?

표준 PTFE 시트는 일반적으로 약 -20~200℃ 범위에서 사용이 가능합니다. 그 이상의 고온이나 극저온 환경에서는 RTFE·PEEK·메탈 시트 등 다른 시트 재질 검토가 필요하므로, 사용 온도와 차압 조건을 알려주시면 적정 사양을 함께 검토해 드립니다.
