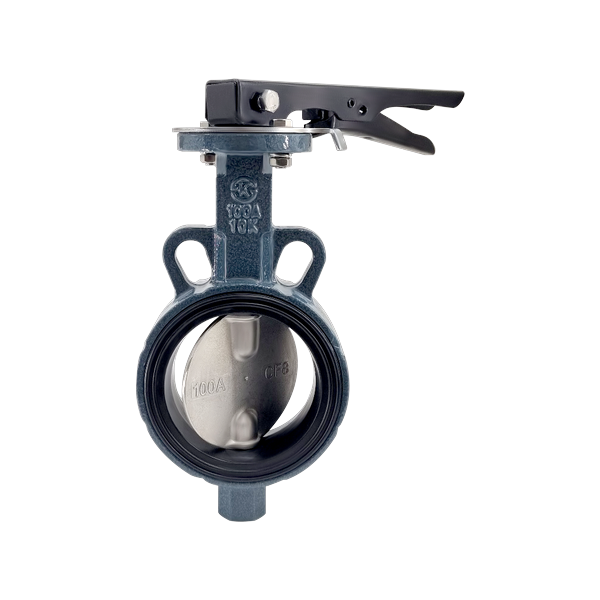

버터플라이 밸브 (주철, 레버식, 10K)

Butterfly Valve (Cast Iron, Lever, 10K)

모델명: PMV-26(FC,Lever)

PMV-26(FC,Lever)는 주철 바디에 SUS304 디스크와 EPDM 시트, 레버식 수동 조작기를 결합한 버터플라이 밸브입니다. 짧은 면간거리와 CONCENTRIC 구조, 10K 압력 등급을 기본으로 하여 상하수도·건설·플랜트 분야의 중소구경 수동 차단 라인에 사용됩니다.

특징

• 짧은 면간거리로 협소한 공간에 설치 용이
• 간단한 구조의 설계로 낮은 결함 발생률
• 빠른 개폐로 효과적으로 유체 조절
• 높은 기밀성 및 내구성
• CONCENTRIC 구조와 낮은 토크

사양

자주 묻는 질문

레버 재질이 사이즈별로 다른 이유는 무엇인가요?

40~100A 사이즈는 주철 레버, 125~150A 사이즈는 알루미늄 레버를 채택하는 이유는 사이즈 증가에 따른 조작 토크와 레버 길이의 균형을 맞추기 위함입니다. 소구경 라인은 조작 토크가 작아 주철 레버로 견고함을 확보하고, 중대구경 라인은 레버 길이가 길어지므로 알루미늄으로 경량화하여 작업자 피로를 줄입니다.

레버식과 기어식은 어떻게 구분해 사용하나요?

레버식은 한 번의 핸들 동작으로 90도 개폐가 가능해 조작 속도가 빠르고 비상 차단에 적합합니다. 기어식은 감속 기어로 토크를 경감시켜 대구경 밸브나 차압이 큰 라인에 적합합니다. 일반적으로 200A 이상 또는 고차압 라인에서는 기어식 선택이 표준적입니다.

주철 바디와 스테인리스 바디 중 어떻게 선택해야 하나요?

주철 바디는 원가 경쟁력이 우수해 일반 산업용수·처리수·공조수 등 부식성이 낮은 유체의 대구경 라인에 표준적으로 사용됩니다. 염화물 농도가 높거나 산성·알칼리성이 강한 유체에는 스테인리스 또는 구상흑연주철 사양을 별도 검토하시는 것이 바람직합니다.

자동화로 전환할 수 있나요?

레버식 조작기를 분리하고 ISO5211 직결 마운팅 패드에 공압·전동 액추에이터를 장착하는 방식으로 자동화 전환이 가능합니다. 본체 교체 없이 상부 구동부만 변경하면 되므로 단계적 자동화에 적합합니다.
